Schritt-für-Schritt-Anleitung: Windrad selber bauen – So geht’s!
Scheibe für Rotorblätter vorbereiten und Flügel montieren
– Erstelle eine Schablone aus Karton für die Flügel des Windrads.
– Übertrage die Form der Schablone dreimal auf das große HT-Rohr und säge die Umrisse mit einer Stichsäge aus.
– Schleife die Kanten der Rotorblätter glatt.
– Bohre je zwei Löcher in den unteren Teil der Rotorblätter.
– Färbe die Flügel nach Belieben mit Sprühlack ein.
Motoraufnahme, Heckflosse und Flanschhalterung montieren
– Säge aus einer Multiplex-Platte eine runde Scheibe mit einem Durchmesser von ca. 15 cm aus.
– Bohre Löcher zur Befestigung der Flügel vor und montiere in der Mitte die Motoraufnahme.
– Befestige die Flügel mit M6-Schrauben und Muttern auf der Holzscheibe.
– Säge aus einer Multiplex-Platte eine Grundplatte für die Gondel aus, wobei sie hinten spitz zulaufen sollte.
– Bohre sämtliche Löcher vor: vier im vorderen Bereich für die Motorhalterung, zwei mittig für das Flanschlager, zwei für die Rückwand des Gondelgehäuses und drei für die Aluminiumleiste mit Heckflosse.
– Befestige die Motorhalterung im vorderen Bereich der Gondel und verschraube den Schrittmotor in der Halterung.
– Säge aus einer Sperrholzplatte eine Heckflosse aus und lackiere sie in der gewünschten Farbe.
– Schraube die Heckflosse an die Aluminiumleiste und befestige diese auf dem hinteren Teil der Gondel.
– Befestige das Flanschlager auf der Unterseite der Gondel.
– Baue die Verkleidung für die Gondel aus einem kleineren HT-Rohr, indem du es der Länge nach aufsägst und in deiner Wunschfarbe lackierst.
– Säge aus einer Multiplex-Platte eine Rückwand mit dem Durchmesser des kleineren Rohrs aus und schraube sie fest.
Windgenerator zum Windrad hinzufügen
– Baue den Gleichrichter aus Kondensatoren, Brückengleichrichtern und Lochrasterplatine auf oder verdrahte die Teile frei.
– Schließe den Schrittmotor gemäß dem Schaltplan an den Gleichrichter an.
– Schiebe die Verkleidung der Gondel über die Konstruktion.
– Befestige den Rotor am Windrad.
Viel Spaß beim Bau deines eigenen Windrads!
DIY-Windräder: Bauanleitung für selbstgemachte Kleinwindkraft-Anlagen
Die Kraft des Windes wird von Privathaushalten oft wenig genutzt, im Gegensatz zur Photovoltaik, die bereits weit verbreitet ist. Dennoch gibt es viele Ideen und Bauanleitungen im Internet, um eine Windkraftanlage selbst zu bauen. Dabei können Materialien aus dem Keller oder Schrott verwendet werden. Es sind jedoch elektrotechnische Grundkenntnisse erforderlich, um ein funktionsfähiges Windrad zusammenzusetzen.
Ein DIY-Windrad kann als Einstieg in das Thema Windenergie dienen und beispielsweise eine Powerbank aufladen oder eine Außenbeleuchtung betreiben. Es ist auch ein spannendes Projekt für Kinder, bei dem sie lernen können, wie sauberer Strom erzeugt wird.
Für den Bau eines kleinen Windrads werden drei Teile benötigt: der Rotor mit drei Rotorblättern, eine Gondel mit einem Generator und eine Heckflosse. Der Generator wird aus einem Schrittmotor, Brückengleichrichtern, Kondensatoren und einer Lochrasterplatine aufgebaut. Ein Flanschlager ermöglicht es dem Windrad sich in Windrichtung zu drehen.
Die Flügel des Windrads werden aus einem großen HT-Rohr gesägt und anschließend glatt geschliffen. Eine runde Scheibe aus Multiplex-Platte dient als Basis für die Rotorblätter. Die Motoraufnahme wird in der Mitte der Scheibe montiert und die Flügel werden mit M6-Schrauben befestigt.
Die Gondel besteht aus einer Grundplatte aus Multiplex-Platte, auf der die Motorhalterung und das Flanschlager befestigt werden. Eine Heckflosse aus Sperrholz wird an eine Aluminiumleiste geschraubt und auf dem hinteren Teil der Gondel fixiert.
Die Verkleidung für die Gondel wird aus einem kleineren HT-Rohr gebaut und über die Konstruktion geschoben. Der Rotor wird dann festgeschraubt und das Windrad ist einsatzbereit.
Eine Kleinwindkraft-Anlage kann je nach Größe eine Leistung von bis zu 5.000 Watt erzielen, abhängig von den Windbedingungen am Standort. Für einen wirtschaftlichen Betrieb ist es wichtig, dass die mittlere Jahreswindgeschwindigkeit bei mindestens 4 m/s liegt.
Ob eine Baugenehmigung erforderlich ist, hängt vom Bundesland und der Höhe des Windrads ab. In vielen Fällen sind kleinere Windräder mit einer Höhe von bis zu 10 m genehmigungsfrei.
Der Bau eines Windrads mit einem Bausatz bietet den Vorteil, dass alle benötigten Teile bereits vorhanden sind und aufeinander abgestimmt sind. Es gibt auch Garantien auf das Windrad. Allerdings können diese Bausätze teuer sein.
Wer Spaß am Basteln hat und sich intensiver mit dem Thema beschäftigen möchte, kann ein DIY-Windrad selbst bauen. Es gibt zahlreiche Ideen und Bauanleitungen im Internet, um Materialien aus dem Keller oder Schrott zu verwenden. Dabei sind elektrotechnische Grundkenntnisse erforderlich.
Das DIY-Windrad kann als Einstieg in das Thema Windenergie dienen und verschiedene Anwendungen wie das Aufladen von Powerbanks oder den Betrieb von Außenbeleuchtung ermöglichen. Es ist auch ein spannendes Projekt für Kinder, um zu lernen, wie sauberer Strom erzeugt wird.
Windradbau: Vorteile des Eigenbaus gegenüber Bausätzen
Es gibt verschiedene Vorteile, wenn man ein Windrad selbst baut anstatt einen Bausatz zu verwenden:
1. Kostenersparnis: Der Eigenbau eines Windrads ist oft günstiger als der Kauf eines Bausatzes. Man kann Materialien aus dem eigenen Keller oder Schrott verwenden und somit Geld sparen.
2. Individuelle Anpassungsmöglichkeiten: Beim Selbstbau hat man die Möglichkeit, das Windrad nach eigenen Vorstellungen anzupassen und zu gestalten. Man kann die Größe, Form und Farbe der Rotorblätter selbst bestimmen und somit ein individuelles Windrad erschaffen.
3. Lerneffekt: Beim Bau eines Windrads erhält man Einblick in die Funktionsweise und Technik einer Windkraftanlage. Man lernt elektrotechnische Grundkenntnisse und kann sein Wissen über erneuerbare Energien erweitern.
4. Spaß am Basteln: Der Eigenbau eines Windrads kann ein spannendes und kreatives Projekt sein, bei dem man seine handwerklichen Fähigkeiten unter Beweis stellen kann. Es macht Freude, das eigene Werk zum Leben zu erwecken und den Stromfluss zu beobachten.
5. Nachhaltigkeit: Durch den Bau eines eigenen Windrads setzt man ein Zeichen für Nachhaltigkeit und Umweltschutz. Man nutzt erneuerbare Energien zur Stromerzeugung und trägt zur Reduzierung von CO2-Emissionen bei.
Es ist jedoch wichtig zu beachten, dass der Selbstbau eines Windrads elektrotechnische Grundkenntnisse erfordert und gewisse Sicherheitsvorkehrungen eingehalten werden müssen. Es kann ratsam sein, bei komplexeren Projekten mit einem professionellen Elektriker zusammenzuarbeiten.
Welcher Windgenerator ist der richtige für dein DIY-Windrad?
Wenn du ein DIY-Windrad baust, benötigst du einen passenden Windgenerator, der die Bewegungsenergie des Rotors in elektrischen Strom umwandelt. Es gibt verschiedene Arten von Windgeneratoren, die sich in ihrer Funktionsweise und Effizienz unterscheiden. Hier sind einige Optionen, die du in Betracht ziehen kannst:
1. Schrittmotor: In unserer Anleitung verwenden wir einen Schrittmotor als Generator. Diese Motoren sind kostengünstig und leicht verfügbar. Sie eignen sich gut für kleine DIY-Projekte und können ausreichend Strom erzeugen, um beispielsweise eine Powerbank aufzuladen oder eine Außenbeleuchtung zu betreiben.
2. Permanentmagnet-Generator (PMG): PMGs sind häufig in kommerziellen Kleinwindkraft-Anlagen zu finden. Sie zeichnen sich durch hohe Effizienz und Zuverlässigkeit aus. PMGs erzeugen kontinuierlich Strom und erreichen auch bei niedriger Windgeschwindigkeit gute Leistungswerte.
3. Asynchron-Generator: Asynchron-Generatoren werden oft in größeren Windkraftanlagen eingesetzt, können aber auch für DIY-Projekte verwendet werden. Sie sind robust und können hohe Leistungen erzielen. Allerdings benötigen sie eine externe Spannungsversorgung, um den Generator anzutreiben.
4. Axialfluss-Generator: Axialfluss-Generatoren sind speziell für vertikale Rotorachsen konzipiert. Sie haben eine einfache Konstruktion und können bei niedriger Windgeschwindigkeit gute Ergebnisse liefern. Diese Generatoren eignen sich gut für kleinere DIY-Windräder.
Bei der Auswahl des richtigen Windgenerators solltest du die Leistung, Effizienz und Kompatibilität mit deinem DIY-Windrad berücksichtigen. Informiere dich über die verschiedenen Optionen und finde heraus, welcher Generator am besten zu deinen Anforderungen passt.
Wichtige Punkte bei den Flügeln eines DIY-Windrads
Die Flügel eines DIY-Windrads spielen eine entscheidende Rolle für die Effizienz und Leistung des Rotors. Hier sind einige wichtige Punkte, die du beachten solltest:
1. Aerodynamik: Die Form der Flügel sollte aerodynamisch optimiert sein, um einen möglichst effizienten Betrieb zu gewährleisten. Idealerweise haben sie eine symmetrische Profilform mit einer dünnen Vorderkante und einer dicken Hinterkante.
2. Material: Die Flügel sollten aus einem leichten und stabilen Material hergestellt sein, das den Belastungen durch den Wind standhalten kann. Gängige Materialien für DIY-Windräder sind Holz, Kunststoff oder Verbundwerkstoffe wie Glasfaser oder Kohlefaser.
3. Größe und Anzahl der Flügel: Die Größe und Anzahl der Flügel beeinflussen die Leistung des Windrads. Generell gilt: Je größer die Rotorblätter, desto mehr Energie kann erzeugt werden. Allerdings erhöht sich auch der Widerstand, was zu höheren Start- und Betriebsgeschwindigkeiten führen kann.
4. Ausrichtung: Die Flügel sollten so ausgerichtet sein, dass sie den Wind optimal einfangen können. Eine korrekte Ausrichtung ist wichtig, um eine maximale Leistung zu erzielen. Achte darauf, dass die Flügel parallel zur Windrichtung stehen.
5. Balance: Die Flügel sollten sorgfältig ausbalanciert sein, um Vibrationen und ungleichmäßige Belastungen zu vermeiden. Eine unsymmetrische Balance kann zu einer verringerten Leistung und vorzeitigen Verschleiß führen.
Indem du diese Punkte bei der Gestaltung und Herstellung der Flügel berücksichtigst, kannst du sicherstellen, dass dein DIY-Windrad effizient und leistungsstark arbeitet.

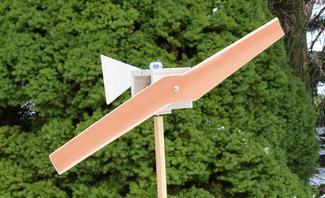

Flügel für dein DIY-Windrad: Darauf musst du achten!
Materialien und Form der Flügel
Für die Flügel deines DIY-Windrads kannst du verschiedene Materialien verwenden, wie zum Beispiel Holz oder Kunststoff. Achte darauf, dass das Material robust und wetterfest ist, da die Flügel den Witterungsbedingungen ausgesetzt sind. Die Form der Flügel sollte aerodynamisch sein, um eine optimale Leistung zu erzielen. Es gibt verschiedene Designs und Größen zur Auswahl.
Größe und Anzahl der Flügel
Die Größe und Anzahl der Flügel hängt von der gewünschten Leistung deines Windrads ab. Je größer die Flügel sind, desto mehr Windenergie können sie einfangen. Allerdings kann dies auch zu einer höheren Belastung des Rotors führen. Die Anzahl der Flügel variiert ebenfalls je nach Design. Üblicherweise werden drei bis sechs Flügel verwendet.
Gewicht und Ausbalancierung
Es ist wichtig, dass die Flügel gleichmäßig ausbalanciert sind, um Vibrationen und ungleichmäßige Rotation zu vermeiden. Achte darauf, dass alle Flügel das gleiche Gewicht haben und richtig angebracht sind. Eine ungleichmäßige Gewichtsverteilung kann zu Schäden am Windrad führen.
Sicherheitshinweise
Beim Bau und Betrieb eines DIY-Windrads ist es wichtig, immer auf die Arbeitssicherheit zu achten. Stelle sicher, dass die Flügel fest und sicher am Rotor befestigt sind, um Unfälle zu vermeiden. Trage bei der Montage geeignete Schutzausrüstung wie Handschuhe und Schutzbrille.
Testläufe und Anpassungen
Nach dem Bau des Windrads solltest du Testläufe durchführen, um sicherzustellen, dass alles richtig funktioniert. Überprüfe die Rotation der Flügel und achte auf eventuelle Geräusche oder Vibrationen. Falls nötig, kannst du Anpassungen vornehmen, um die Leistung deines DIY-Windrads zu optimieren.
Wartung und Pflege
Regelmäßige Wartung und Pflege deines DIY-Windrads sind wichtig, um eine langfristige Funktionalität sicherzustellen. Überprüfe regelmäßig den Zustand der Flügel und ersetze sie bei Bedarf. Reinige das Windrad von Schmutz oder Ablagerungen, um eine optimale Leistung zu gewährleisten.
Diese Tipps sollen dir helfen, die richtigen Flügel für dein DIY-Windrad auszuwählen und eine effiziente Stromerzeugung zu ermöglichen. Denke daran, dass Sicherheit immer an erster Stelle stehen sollte und konsultiere bei Bedarf einen Experten für den Bau von Windkraftanlagen.
Leistung und wirtschaftlicher Betrieb von Kleinwindkraft-Anlagen
Kleinwindkraft-Anlagen können je nach Größe und Windbedingungen unterschiedliche Leistungen erzielen. Kleinere Anlagen, die zum Aufladen von Handys oder Tablets genutzt werden, haben eine geringere Leistung, während größere Anlagen mit einem Rotordurchmesser zwischen 3,50 und 7 m eine Leistung von bis zu 5.000 Watt erreichen können. Der tatsächliche Ertrag hängt jedoch von den Windbedingungen am Standort ab. An windreichen Orten wie der Küste kann eine Kleinwindkraft-Anlage bis zu 10.000 kWh Strom pro Jahr erzeugen, während im Binnenland der Ertrag etwas geringer ausfällt und bis zu 5.000 kWh erreichen kann.
Für den wirtschaftlichen Betrieb einer Kleinwindkraft-Anlage sind bestimmte Voraussetzungen erforderlich. Eine effiziente Nutzung ist nur möglich, wenn die mittlere Jahreswindgeschwindigkeit bei mindestens 4 m/s liegt. Je höher die Windgeschwindigkeit, desto höher ist auch die Energieausbeute. Daher ist es wichtig, vor dem Bau einer Kleinwindkraft-Anlage eine Wind- und Standortanalyse durchzuführen.
Es gibt auch rechtliche Aspekte zu beachten. In vielen Bundesländern sind kleine Windräder mit einer Höhe von bis zu 10 m genehmigungsfrei, aber für größere Anlagen gelten unterschiedliche Regelungen. Es ist ratsam, sich vorab über die jeweiligen Bestimmungen in deinem Bundesland zu informieren und gegebenenfalls eine Baugenehmigung einzuholen.
Der Eigenbau eines Windrads bietet einige Vorteile gegenüber dem Kauf eines Bausatzes. Zum einen ermöglicht er eine individuelle Anpassung an die eigenen Bedürfnisse und den Standort. Außerdem kann der Eigenbau kostengünstiger sein, da viele Materialien oft bereits vorhanden sind oder günstig beschafft werden können. Zudem bietet der Eigenbau die Möglichkeit, elektrotechnische Grundkenntnisse zu erlernen und ein Verständnis für erneuerbare Energien zu entwickeln.
Bei den Flügeln eines DIY-Windrads ist es wichtig, auf die Form und Größe zu achten. Aerodynamisch geformte Flügel mit einer passenden Größe sorgen für eine optimale Ausnutzung des Windes und eine effiziente Stromerzeugung. Die genauen Maße und Formen können je nach Bauanleitung variieren.
Insgesamt setzen immer mehr Hausbesitzer auf erneuerbare Energien, insbesondere Photovoltaik-Anlagen, um ihre Energiekosten zu senken. Der Einsatz von Kleinwindkraft-Anlagen ist dagegen noch relativ gering, aber der Selbstbau eines Windrads kann eine interessante Möglichkeit sein, sauberen Strom selbst zu erzeugen und gleichzeitig etwas über Elektrotechnik und erneuerbare Energien zu lernen.
Insgesamt ist der Bau eines Windrads eine lohnenswerte und umweltfreundliche Möglichkeit, erneuerbare Energie zu nutzen. Mit den richtigen Materialien und Anleitungen kann jeder ein Windrad selbst bauen und so zur Reduzierung von CO2-Emissionen beitragen. Es ist jedoch wichtig, die rechtlichen Vorschriften zu beachten und gegebenenfalls Genehmigungen einzuholen. Der Bau eines Windrads erfordert zwar Zeit und Mühe, aber die Belohnung liegt in einer nachhaltigeren Zukunft für uns alle.
