Bauanleitung: Schubladen-Modul für Campingbox selber bauen

Du möchtest deine eigene Campingbox bauen? Erfahre hier, wie du mit einfachen Materialien und handwerklichem Geschick eine praktische und platzsparende Lösung für dein Campingabenteuer erschaffen kannst. Entdecke nützliche Tipps und Tricks, um deine individuelle Campingbox nach deinen Bedürfnissen zu gestalten. Lass dich inspirieren und mache dich bereit für unvergessliche Outdoor-Erlebnisse!

Bauanleitung: Schritt für Schritt eine Campingbox selber bauen

Eine Campingbox selber zu bauen, kann eine praktische und kostengünstige Lösung sein, um aus einem Transporter oder Van ein Wohnmobil zu machen. Mit dieser Bauanleitung können Sie Schritt für Schritt ein Schubladenmodul für Ihre Campingbox erstellen.

Schritt 1: Korpus des Schubladenmoduls bauen
– Verwenden Sie ALUSTECK® Material für den Bau des Korpus.
– Bauen Sie den Korpus der Campingbox mit Lehne und Vollauszügen zusammen.
– Der fertige Korpus bietet Sitzplätze und Stauraum im Fahrzeug.

Schritt 2: Schubladen-Vollauszug montieren und befestigen
– Bestellen Sie die benötigten Materialien wie Schwerlastauszüge, Alu Flacheisen und Schrauben.
– Bohren Sie die vorgesehenen Löcher in die Aluminium Flacheisen.
– Montieren Sie die Auszugsschienen mit den Flachprofilen mithilfe von Gewindeschrauben.
– Verwenden Sie eine 3mm starke Platte als Abstandhalter für die Montage der Auszüge.

Schritt 3: Einlegeböden einschieben und verkleiden
– Befestigen Sie den Schubladenkorpus mit den Schwerlastauszügen am Korpus.
– Setzen Sie je nach Bedarf Einlegeböden ein.
– Platzieren Sie die Frontplatte im Rahmen und befestigen Sie sie mit selbstschneidenden Schrauben.
– Tragen Sie Silikon auf den Kopfseiten der Schubladenblenden auf, bevor die Front montiert wird.

Schritt 4: Sitzbank und Rückenlehne polstern und einsetzen
– Stecken Sie die Rückenlehnen-Konstruktion an den Bank-Korpus und schlagen Sie sie mit einem Kunststoffhammer ein.
– Befestigen Sie die Verkleidungsplatten mithilfe von Silikon am Profilsteg.
– Schrauben Sie Gummistopper in die Ecken der Rückenlehnen- und Sitzbank-Platte, um ein Verrutschen zu verhindern.

Schritt 5: Fertigstellung
– Sägen Sie eine Ausparung in die Sitzplatte, um Platz für eine Platte zwischen zwei Modulen zu schaffen.
– Befestigen Sie Distanzhülsen an der Rückenlehne, achten Sie dabei darauf, dass sie nicht mit den Stoppern kollidieren.
– Kombinieren Sie das Schubladenmodul mit weiteren Modulen, um eine komplette Liegefläche zu erzeugen.

Mit dieser Bauanleitung können Sie Ihre eigene Campingbox ganz einfach selbst bauen. Beachten Sie jedoch, dass alle Konstruktionen in Ihrer eigenen Verantwortung liegen. Prüfen Sie Ihre Konstruktion auf Statik und Richtigkeit.

Campingbox Modul (1) – Schubladenmodul: Anleitung und Materialliste

Schritt 1: Campingbox Modul (1) Korpus bauen

– Beginnen Sie damit, den Korpus der Campingbox für das Schubladenmodul zu bauen.
– Verwenden Sie ALUSTECK® Material für den Bau des Korpus.
– Befolgen Sie die Anleitung und verwenden Sie die angegebenen Zuschnittmaße für das Plattenmaterial.
– Montieren Sie den Schubladen-Vollauszug am Korpus und befestigen Sie ihn sicher.

Schritt 2: Einlegeböden einschieben und verkleiden

– Fügen Sie die Einlegeböden in den Schubladenkorpus ein.
– Verkleiden Sie den Korpus, um eine ästhetische Oberfläche zu schaffen.
– Polstern und setzen Sie die Sitzbank und Rückenlehne ein.

Schritt 3: Camper-Bett erweitern

– Beachten Sie, dass das Camper-Bett nur durch die Verbindung mit dem Camperbox Modul (2) entsteht.
– Für die Bettfunktion benötigen Sie insgesamt 4 Boxen: 2x Campingbox Modul (1) und 2x Camperbox Modul (2).
– Kombinieren und erweitern Sie die beiden unterschiedlichen Campingbox Module zu einer kompletten Liegefläche.

Materialliste:

(A1): 1 Stk., 904mm, Alu Vierkantrohr ohne Steg
(A2): 2 Stk., 291mm, Alu Vierkantrohr ohne Steg
(A3): 1 Stk., 300mm, Alu Vierkantrohr ohne Steg
(A4): 2 Stk., 408mm, Alu Vierkantrohr ohne Steg
(A5): 2 Stk., 904mm, Alu Vierkantrohr mit 1 Steg 20mm bündig
(A6): 2 Stk., 904mm, Alu Vierkantrohr mit 1 Doppelsteg 15mm
(A7): 2 Stk., 300mm, Alu Vierkantrohr mit 1 Doppelsteg 15mm
(A8): 2 Stk., 408mm, Alu Vierkantrohr mit 1 Doppelsteg 15mm
(A9): 1 Stk., 300mm, Alu Vierkantrohr mit 2 Doppelstege (Innenwinkel)
(V2): 6 Stk., Steckverbinder Rechter Winkel mit einem Abgang
(F1): Aluminium Flacheisen (25×3 mm) in der Länge von je:
– Schnittbild A: 6 Stück à 348 mm
(Z1): Selbstschneidende Schrauben (3,5×13 mm) Kreuzschlitz Linsenkopf: 12 Stück

Diese Materialliste ist spezifisch für das Campingbox Modul (1) und kann je nach individuellen Bedürfnissen angepasst werden.

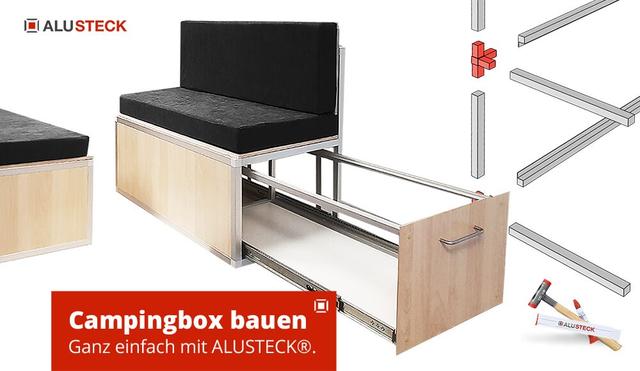

Mit ALUSTECK® ganz einfach eine Campingbox selber bauen

Diese Bauanleitung für ein Schubladenmodul macht den Transporter oder Van im Nu zu einem Camper Wohnmobil. Ob kompakte mobile Campingbox für den Transporter, ein Küchenblock-Modul für den Mini-Camper oder ein kompletter Selbstausbau zum vollwertigen Wohnmobil mit Bett (in Kombination mit Camperbox (2)), Küche und Stauraum. Mit uns bauen Sie wie die Profis Ihre Campingbox Möbel in Wunschmaß einfach selbst.

Produkte Campingbox Modul (1) selbst gebaut mit ALUSTECK®:

• ALUSTECK® Material für den Bau der Campingbox Schubladen-Modul (1) Korpus-Konstruktion

Schritt 1: Anleitung Campingbox Modul (1) Schubladenmodul Korpus

Zuerst bauen wir den Korpus der Campingbox für das Schubladenmodul mit Lehne und Vollauszügen. Wenn diese Campingbox wie in dieser Bauanleitung beschrieben fertig zusammengebaut ist, lässt sich damit schon im Micro Camper oder Transporter Van prima sitzen, Utensilien verstauen und durch Integration eines Gaskochers im Schubladenauszug sogar Mahlzeiten zubereiten.

Schritt 2: Schubladen-Vollauszug montieren und am Korpus befestigen

Erforderliches Material Bau-/Fachmarkt: Zuschnittmaße Plattenmaterial

Schritt 4: Schubladenkorpus befestigen, Einlegeböden einschieben und verkleiden

Sitzbank und Rückenlehne polstern und einsetzen. Fertig!

Das multifunktionale do it yourself Campingbox-System inklusive Bettfunktion für den einfachen Womo / Camper Ausbau mit ALUSTECK® ist individuell an fast alle Fahrzeugmodelle anpassbar. In Kombination der zwei unterschiedlichen Campingbox Module 1 und 2 erhalten Sie Sitzplätze, Stauraum, Koch- und Waschmöglichkeiten sowie im Handumdrehen eine perfektes und bequemes Bett als Übernachtungsmöglichkeit.

Los geht’s! Bestellen Sie alle Produkte in unserem Onlineshop in den erforderlichen Maßen und Ausführungen wie in der Stückliste beschrieben. Ordnen Sie die Bauteile wie in der Explosionszeichnung dargestellt entsprechend zu. Bauen Sie nun das gewünschte Basismodul der Campingbox – mit oder ohne Lehne – zusammen, indem Sie die Steckverbinder in die Aluminium Vierkantrohre, wie in der Abbildung links zu sehen, einstecken und mit einem Kunststoffhammer fest einschlagen.

ACHTUNG: Alu Vierkantrohr (A4) ohne Steg ist für die Auszugsseite zwingend erforderlich. Auf der Rückseite wird ein Alu Vierkantrohr mit Doppelsteg für die Verkleidung verwendet. Nur die Vorderseite bei Verwendung des Aluprofils ohne Steg ermöglicht ein Ausfahren der Schublade.

Zwei unterschiedliche Campingbox Module, einmal mit Lehne und Schubladenauszug und einmal ohne Lehne mit Stauraum, werden zu Sitzbänken miteinander kombiniert. Die Module mit Schubladen lassen sich mit integriertem Waschbecken, Ablagemöglichkeit, Gasherd/Gaskocher und Arbeitsplatte zum praktischen Küchenblock verwandeln. Die Boxen lassen sich einfach zu einem Bett kombinieren und ausbauen. Dafür einfach nur die gepolsterten Rückenlehnen auf den Mittelraum legen um die Liegefläche zu erzeugen.

2. Für den Bau der Schubladenkonstruktion der Campingbox benötigen wir unter anderem folgende Materialien:

• Schwerlastauszüge
• Alu Flacheisen
• Selbstschneidende Schrauben
• Gewindeschrauben mit Muttern und Unterlegscheiben

Tipp: Nutzen Sie Zwingen zum Fixieren der Schubladen-Vollauszug Konstruktion mit dem Korpus.

2.1. Bestellen Sie die Schubladen-Vollauszüge unter https://www.teleskopschienen24.de/schwerlastauszug-1755719-900mm oder einem anderen Händler Ihrer Wahl.

2.2. Nehmen Sie die sechs (F1): Aluminium Flacheisen 25x3mm und bohren Sie wie in der Abbildung zu sehen mit einem 4mm Metallbohrer alle vorgesehenen Löcher.

2.3. Die Auszugsschienen mit den Flachprofilen durch passende Schrauben mit Mutter vormontieren. Verwenden Sie hierzu Gewindeschrauben 4x25mm mit Mutter und Unterlegscheibe.

2.4. Nehmen Sie eine 3mm starke Platte Ihrer Wahl als Abstandhalter für die Montage zur Hilfe. Sie sorgt für den einheitlichen Anschlag hinten am Abschluss des Auszugs. Schrauben Sie (F1): Alu Flachstange 25x3mm mit selbstschneidenden Schrauben an den Aluminium-Korpus wie in Abb. 2.4. zu sehen.

ACHTUNG: Die Höhe (300mm) der Platte für die Rückenlehne ist abhängig vom Zwischenraum zwischen den Boxen damit die Platte auch als Mittelteil für das Bett dienen kann. Hier ist also individuell je nach Fahrzeugmodell das ideale Maß zu berechnen! Maße gelten hier für den Nissan NV200. Das Plattenmaterial erhalten Sie im Zuschnitt in einem Bau- oder Fachmarkt in Ihrer Nähe!

Schritt 4: Schubladenkorpus befestigen, Einlegeböden einschieben und verkleiden

4.1. Den Schubladen-Korpus mit den Schwerlastauszügen mit selbstschneidenden Schrauben verschrauben. Achten Sie dabei auf die Bündigkeit wie abgebildet.

4.2. Danach die Einlegeböden je nach Bedarf und Einsatzwunsch unten und oben oder nur unten einschieben.

4.3. Die Frontplatte im Rahmen platzieren und vorbohren. Bohren Sie genau in die Steckverbinder vom Auszugsmodul.

ACHTUNG: Hier bitte sehr vorsichtig vorgehen.

4.4. Damit die Schrauben hinterher schön bündig sind am besten mit einem Versenker die Frontplatte nach dem Bohren bearbeiten. Silikon zum besseren Halt und für einen schöneren Abschluss auf den Kopfseiten der Schubladenblenden auftragen, bevor die Schubladenfront montiert wird. Nun mit den 4 selbstschneidenden Schrauben, 3,5x13mm mit Senkkopf, befestigen.

Sitzbank und Rückenlehne polstern und einsetzen

Die Rückenlehnen-Konstruktion an den Bank-Korpus aufstecken und mit einem Kunststoffhammer einschlagen. Alle 3mm Verkleidungsplatten, die direkt am Profilsteg befestigt werden können, mithilfe von Silikon befestigen: Dafür am besten mehrere Punkte setzen, statt einen langen Streifen. TIPP: Die Punkte an die Außenseite des Stegs setzen, damit nichts im Sichtbereich austreten kann.

Auf die Rückenlehnen-Platte und die Sitzbank-Platte werden auf den Rückseiten jeweils in die Ecken Gummistopper geschraubt. Das verhindert das Verrutschen der Multiplexplatten und sorgt für einen sicheren Halt am Gestell. Verwenden Sie hierfür Distanzhülsen Ø 20x10mm.

6.1. Sitzplatte Ausparung sägen. Damit das Zwischenteil eine Auflagefläche hat, springt die Platte wie zu sehen

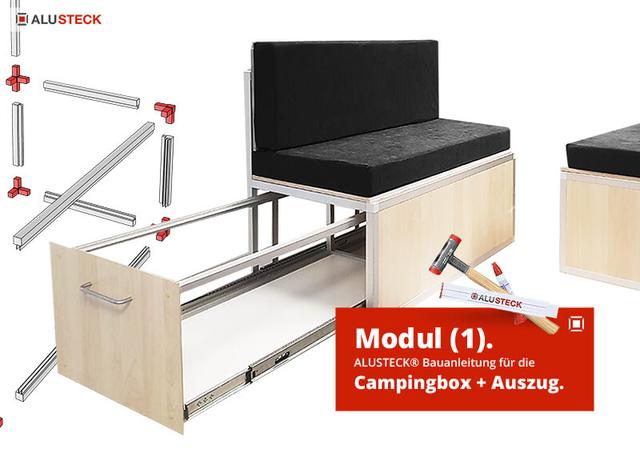

Campingbox Modul (1): Schubladen-Vollauszug montieren und befestigen

Erforderliches Material

– Schwerlastauszüge
– Alu Flacheisen 25x3mm
– Selbstschneidende Schrauben
– Gewindeschrauben mit Muttern und Unterlegscheiben

Schritt 1: Bestellen der Schubladen-Vollauszüge

Bestellen Sie die Schubladen-Vollauszüge bei einem Händler Ihrer Wahl. Es wird empfohlen, diese unter https://www.teleskopschienen24.de/schwerlastauszug-1755719-900mm zu bestellen.

Schritt 2: Bohren der Aluminium Flacheisen

Nehmen Sie sechs Aluminium Flacheisen mit den Maßen 25x3mm (F1) und bohren Sie alle vorgesehenen Löcher mit einem 4mm Metallbohrer.

Schritt 3: Vormontage der Auszugsschienen

Montieren Sie die Auszugsschienen mithilfe von passenden Schrauben mit Mutter vor. Verwenden Sie Gewindeschrauben mit einer Größe von 4x25mm.

Schritt 4: Anbringen der Abstandhalter

Verwenden Sie eine 3mm starke Platte als Abstandhalter für die Montage. Diese sorgt für einen einheitlichen Anschlag hinten am Abschluss des Auszugs. Befestigen Sie das Aluminium Flacheisen (F1) mithilfe von selbstschneidenden Schrauben am Aluminium-Korpus.

Schritt 5: Verschrauben der Schubladen-Konstruktion

Verschrauben Sie den Schubladen-Korpus mit den Schwerlastauszügen mithilfe von selbstschneidenden Schrauben. Achten Sie dabei darauf, dass die Bündigkeit wie abgebildet ist.

Schritt 6: Einlegen der Einlegeböden

Schieben Sie die Einlegeböden je nach Bedarf und Einsatzwunsch unten und oben oder nur unten ein.

Schritt 7: Montage der Frontplatte

Platzieren Sie die Frontplatte im Rahmen und bohren Sie genau in die Steckverbinder vom Auszugsmodul. Verwenden Sie hierbei selbstschneidende Schrauben mit Senkkopf (3,5x13mm) zur Befestigung. Bearbeiten Sie die Frontplatte nach dem Bohren mit einem Versenker, um die Schrauben schön bündig zu machen. Tragen Sie Silikon auf den Kopfseiten der Schubladenblenden auf, bevor die Schubladenfront montiert wird.

Schritt 8: Montage der Rückenlehnen-Konstruktion

Stecken Sie die Rückenlehnen-Konstruktion auf den Bank-Korpus und schlagen Sie sie mit einem Kunststoffhammer ein.

Schritt 9: Verkleiden der Platten

Befestigen Sie alle 3mm Verkleidungsplatten, die direkt am Profilsteg befestigt werden können, mithilfe von Silikon. Setzen Sie mehrere Punkte an die Außenseite des Stegs, um ein Austreten im Sichtbereich zu verhindern.

Schritt 10: Anbringen der Gummistopper

Schrauben Sie auf die Rückseiten der Rückenlehnen-Platte und der Sitzbank-Platte jeweils in die Ecken Gummistopper. Dies verhindert das Verrutschen der Multiplexplatten und sorgt für einen sicheren Halt am Gestell. Verwenden Sie hierfür Distanzhülsen mit einem Durchmesser von Ø 20x10mm.

Schritt 11: Aussägen einer Ausparung

Sägen Sie eine Ausparung in die Sitzplatte, damit das Zwischenteil eine Auflagefläche hat. Die Platte sollte etwas zurückgesetzt sein, um Platz für eine Platte zwischen zwei gegenüberliegenden Modulen zu bieten.

Schritt 12: Befestigen der Distanzhülsen

Befestigen Sie Distanzhülsen an der Rückenlehne, um die Liegefläche zu schaffen. Achten Sie darauf, dass die Stopper nicht stören, wenn die Platte in den Mittelbereich gelegt wird.

Bitte beachten Sie, dass diese Bauanleitung nur zur Inspiration dient und ALUSTECK® keine Haftung oder Gewährleistung für Richtigkeit und Statik übernimmt. Prüfen Sie Ihre Konstruktion selbstständig auf Stabilität und Richtigkeit.

Vielseitige und wandelbare Campingbox: Bauanleitung für das Basismodul

Diese Bauanleitung zeigt, wie man das Basismodul einer vielseitigen und wandelbaren Campingbox baut. Mit diesem Modul kann der Transporter oder Van in kürzester Zeit zu einem Camper Wohnmobil umgebaut werden. Das Basismodul kann als kompakte mobile Campingbox für den Transporter genutzt werden oder in Kombination mit anderen Modulen zu einem vollwertigen Wohnmobil mit Bett, Küche und Stauraum ausgebaut werden.

Um das Basismodul zu bauen, benötigt man folgendes Material aus dem Bau- oder Fachmarkt:

– Zuschnittmaße Plattenmaterial
– Schwerlastauszüge
– Alu Flacheisen
– Selbstschneidende Schrauben
– Gewindeschrauben mit Muttern und Unterlegscheiben

Zuerst wird der Korpus der Campingbox gebaut. Dazu werden die Steckverbinder in die Aluminium Vierkantrohre gesteckt und mit einem Kunststoffhammer fest eingeschlagen. Es ist wichtig, dass auf der Auszugsseite ein Alu Vierkantrohr ohne Steg verwendet wird, damit die Schublade ausgefahren werden kann. Auf der Rückseite wird ein Alu Vierkantrohr mit Doppelsteg für die Verkleidung verwendet.

Das Basismodul kann entweder mit oder ohne Lehne gebaut werden. Es besteht aus zwei unterschiedlichen Modulen: einem Modul mit Lehne und Schubladenauszug und einem Modul ohne Lehne mit Stauraum. Diese beiden Module können zu Sitzbänken kombiniert werden. Die Module mit Schubladen können zudem mit einem Waschbecken, Gasherd und Arbeitsplatte zu einem praktischen Küchenblock umgebaut werden.

Um das Basismodul fertigzustellen, werden die Schubladen-Vollauszüge montiert und mit selbstschneidenden Schrauben am Korpus befestigt. Einlegeböden werden eingeschoben und die Frontplatte wird vorbereitet. Silikon wird auf den Kopfseiten der Schubladenblenden aufgetragen, bevor die Schubladenfront montiert wird.

Zur Fertigstellung des Moduls werden die Sitzbank und Rückenlehne gepolstert und eingesetzt. Die Verkleidungsplatten werden mithilfe von Silikon befestigt und Gummistopper werden an den Ecken der Platten geschraubt, um ein Verrutschen zu verhindern.

Mit diesem Basismodul kann der Transporter oder Van bereits als Camper genutzt werden. Um ein vollwertiges Bett zu erhalten, muss das Basismodul jedoch mit dem Camperbox Modul (2) verbunden werden. Für die Bettfunktion benötigt man insgesamt vier Boxen: zwei Campingbox Module (1) und zwei Camperbox Module (2).

Diese Bauanleitung bietet eine einfache Möglichkeit, eine Campingbox selbst zu bauen. Mit ALUSTECK® Produkten kann man wie ein Profi seine eigenen Campingmöbel in individuellen Maßen herstellen.

Camper Bett nur verbunden mit Modul (2): Bauanleitung für das Schubladenmodul

Schritt 1: Anleitung Campingbox Modul (1) Schubladenmodul Korpus

– Zuerst wird der Korpus der Campingbox für das Schubladenmodul mit Lehne und Vollauszügen gebaut.
– Der Korpus bietet bereits im Micro Camper oder Transporter Van Sitzmöglichkeiten und Stauraum.
– Durch Integration eines Gaskochers im Schubladenauszug kann sogar Essen zubereitet werden.

Schritt 2: Schubladen-Vollauszug montieren und am Korpus befestigen

– Für den Bau der Schubladenkonstruktion benötigt man unter anderem Schwerlastauszüge, Alu Flacheisen, selbstschneidende Schrauben sowie Gewindeschrauben mit Muttern und Unterlegscheiben.
– Die Auszugsschienen werden mit den Flachprofilen durch passende Schrauben vormontiert.
– Eine 3mm starke Platte dient als Abstandhalter für die Montage und sorgt für einen einheitlichen Anschlag hinten am Abschluss des Auszugs.

Schritt 4: Schubladenkorpus befestigen, Einlegeböden einschieben und verkleiden

– Der Schubladenkorpus wird mit den Schwerlastauszügen verschraubt.
– Je nach Bedarf können Einlegeböden unten und oben oder nur unten eingeschoben werden.
– Die Frontplatte wird im Rahmen platziert und vorbohrt. Anschließend wird sie mit selbstschneidenden Schrauben befestigt.
– Die Verkleidungsplatten werden mithilfe von Silikon am Profilsteg befestigt.

Sitzbank und Rückenlehne polstern und einsetzen

– Auf die Rückenlehnen-Platte und die Sitzbank-Platte werden auf den Rückseiten jeweils in die Ecken Gummistopper geschraubt, um ein Verrutschen der Multiplexplatten zu verhindern.
– Eine Ausparung wird in die Sitzplatte gesägt, damit das Zwischenteil eine Auflagefläche hat.
– Distanzhülsen werden an der Rückenlehne befestigt, jedoch so platziert, dass sie nicht stören, wenn die Platte in den Mittelbereich gelegt wird, um die Liegefläche zu schaffen.

Bitte beachten Sie: Diese Bauanleitung dient nur zur Inspiration und ALUSTECK® übernimmt keine Haftung für Konstruktionen oder Schäden, die durch fehlerhafte Anwendung entstehen könnten.

Insgesamt ist der Bau einer Campingbox eine praktische und kostengünstige Möglichkeit, um das Camping-Erlebnis zu verbessern. Durch die individuelle Anpassung an die eigenen Bedürfnisse und den Einsatz von Materialien nach Wahl kann jeder seine persönliche Campingbox bauen und so flexibel und komfortabel unterwegs sein. Egal ob für kurze Ausflüge oder längere Reisen, eine selbstgebaute Campingbox bietet eine vielseitige Lösung für alle Outdoor-Liebhaber.
