Baue deinen eigenen Zyklonabscheider und spare Geld und Nerven

Möchten Sie einen Zyklonabscheider selbst bauen? In diesem Artikel finden Sie eine kurze und prägnante Anleitung, wie Sie diesen effektiven Luftfilter kostengünstig und einfach herstellen können. Erfahren Sie, welche Materialien benötigt werden und Schritt für Schritt, wie Sie vorgehen müssen. Verpassen Sie nicht die Gelegenheit, Ihre Raumluft zu reinigen und gesundheitsfördernde Effekte zu erzielen.

Einfacher Zyklonabscheider selber bauen: Anleitung und Tipps

Funktionsprinzip eines Zyklonabscheiders

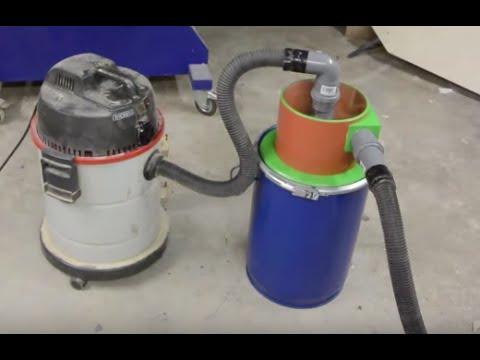

Ein Zyklonabscheider ist ein Vorfilter, der groben Schmutz und feinen Staub vom Sauggut trennt. Der Abscheider besteht aus einem hochkant stehenden Rohr mit seitlichem Anschluss für den Saugschlauch und einem Deckel mit Anschluss für den Staubsauger. Unter dem Abscheider wird ein Gefäß angebracht, in das der abgeschiedene Staub fällt. Durch den Unterdruck des Staubsaugers werden Späne über den Schlauch angesaugt und ins Rohr geschleudert. Aufgrund der seitlichen Anbringung des Anschlusses werden die Späne an der Rohrwand entlanggeführt und durch die Schwerkraft in das Gefäß geleitet.

Materialien und Werkzeuge

– 250er Rohr (aus dem Baustoffhandel oder Tiefbauunternehmen)
– Oberfräse
– Lochsäge
– Multiplexplatte
– Holzdübel
– Montagekleber
– Schrauben
– Spannringfass oder selbstgebautes Holzgehäuse als Sammelbehälter

Anleitung zum Bau des Zyklonabscheiders

1. Das 250er Rohr auf die gewünschte Länge zuschneiden.

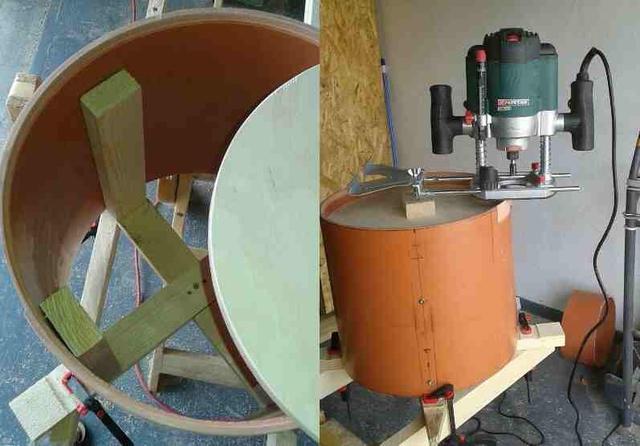

2. Mit einer Oberfräse eine kreisrunde Nut in die Wandstärke des Rohres einfräsen und den Deckel ausschneiden.
3. Ein passendes Loch für das PVC-Rohr in die Mitte des Deckels sägen und Verstärkungsringe darauf kleben.
4. Das Ansaugrohr etwa 200 mm in den Korpus hineinragen lassen und einen Holzteller am Ende anschrauben.
5. Den Ansaugschlitz in das Rohr sägen, sodass genug Luft durchkommt und die Platte gehalten wird.
6. Den Anschluss für den Staubsaugerschlauch tangential zur Innenwand des Korpus anbringen.
7. Das Holzstück mit Montagekleber und Schrauben befestigen, das Rohr ebenfalls einsetzen.
8. Die Teile des Deckels zusammenfügen: Absaugrohr mit Verstärkungsringen verkleben, Ansaugrohr in das Loch setzen und Platte anschrauben.
9. Die gesamte Konstruktion in das Rohr setzen und von oben mit Schrauben befestigen.
10. Einen Sammelbehälter aus Kunststofffass oder selbstgebautem Holzgehäuse anbringen.

Weitere Tipps

– Für mehr Stabilität können Verstärkungsringe aufgeleimt werden.
– Der Sammelbehälter sollte dicht sein, um den erzeugten Unterdruck zu halten.
– Eine Türöffnung ermöglicht das Einlegen eines Müllsacks als Behälter im selbstgebauten Holzgehäuse.
– Rollen unter dem Sammelbehälter sorgen für Flexibilität bei der Nutzung des Zyklonabscheiders.

Mit dieser Anleitung kannst du dir einen eigenen Zyklonabscheider bauen, der die Saugleistung deines Staubsaugers verbessert und Filter sowie Beutel schont.

Do-it-yourself: Bauanleitung für einen effektiven Zyklonabscheider

Funktionsprinzip des Zyklonabscheiders

Der Zyklonabscheider ist eine einfache Konstruktion, die den letzten Feinschliff beim Staubsaugen ermöglicht. Dabei wird ein Vorfilter verwendet, der groben Schmutz und feinen Staub abscheidet und in ein separates Gefäß umleitet. Dadurch werden der Staubsaugerfilter und der Beutel geschont. Der Zyklonabscheider besteht aus einem hochkant stehenden Rohr mit seitlichem Anschluss für den Saugschlauch und einem Deckel mit Anschluss für den Staubsauger. Unter dem Abscheider wird ein Gefäß angebracht, in das der abgeschiedene Staub fällt. Durch den Unterdruck des Staubsaugers gelangen die Späne über den Saugschlauch ins Rohr. Da der Anschluss seitlich angebracht ist, werden die Späne an der Rohrwand entlanggeführt und fallen durch die Schwerkraft in das Gefäß.

Bauanleitung

1. Das 250er Rohr auf die richtige Länge zuschneiden.
2. Den Deckel mit einer Oberfräse herstellen: Eine kreisrunde Nut in der Wandstärke des Rohres einfräsen und den Deckel etwa einen Zentimeter vom Rand der Nut zurechtschneiden.
3. Ein passendes Loch für das PVC-Rohr mit einer Lochsäge in die Mitte des Deckels sägen.
4. Verstärkungsringe aus Multiplex zuschneiden und auf das Ansaugrohr kleben.
5. Das Ansaugrohr etwa 200 mm in den Korpus hineinragen lassen und einen Holzteller am Ende anschrauben.
6. Den Ansaugschlitz in das Rohr sägen: Etwa in die Mitte des Rohres einen 100 mm langen Schlitz sägen, der über ein Drittel des Rohrumfangs breit ist.
7. Alle Teile des Deckels zusammenfügen: Das Absaugrohr mit den Verstärkungsringen verkleben, das Ansaugrohr in das Loch im Deckel setzen und die Platte mit vier Schrauben befestigen. Den unteren Holzteller mit zwei Schrauben am Ansaugrohr befestigen.
8. Die gesamte Konstruktion in das Rohr (Korpus) setzen und von oben mit vier Schrauben befestigen.
9. Ein geeignetes Gefäß als Sammelbehälter verwenden, z.B. ein 60 Liter Spannringfass aus Kunststoff oder eine selbstgebaute Holzbox mit einer Tür für einen Müllsack.
10. Den Zyklonabscheider einsatzbereit machen: Staubsauger oben anschließen, Absaugschlauch vorne anschließen.

Zusätzlich können noch Rollen unter dem Sammelbehälter angebracht werden, um die Flexibilität zu erhöhen.

Diese Bauanleitung ermöglicht es Ihnen, einen effektiven Zyklonabscheider selbst zu bauen und sowohl Ihren Geldbeutel als auch Ihre Nerven langfristig zu schonen.

Selbstgemachter Zyklonabscheider: So baust du ihn selbst

Funktionsprinzip des Zyklonabscheiders

– Ein Zyklonabscheider ist ein hochkant stehendes Rohr mit seitlichem Anschluss für den Saugschlauch und einem Deckelanschluss für den Staubsauger.
– Unter dem Abscheider wird ein Gefäß angebracht, in das der abgeschiedene Schmutz fällt.
– Der Staubsauger erzeugt einen Unterdruck, der das Material durch den Schlauch ansaugt und in das Rohr schießt.
– Durch die seitliche Anbringung des Anschlusses werden die Späne an der Rohrwand entlanggeführt und gebremst, sodass sie in das Gefäß fallen und nicht vom Staubsaugerrohr erfasst werden.

Bau des Zyklonabscheiders

1. Das 250er Rohr wird auf die richtige Länge zugeschnitten.
2. Mit einer Oberfräse wird ein Deckel hergestellt, indem eine kreisrunde Nut eingefräst und dann der Deckel zurechtgeschnitten wird.
3. Für das Ansaugrohr wird mit einer Lochsäge ein passendes Loch in den Deckel gesägt.
4. Verstärkungsringe werden aus Multiplex hergestellt und um das Loch im Deckel geleimt.
5. Das Ansaugrohr wird etwa 200 mm in den Korpus hineingesteckt und mit einem Holzteller am Ende befestigt.
6. Ein Schlitz wird in das Rohr gesägt, um ausreichend Luftdurchlass zu gewährleisten.
7. Der Anschluss für den Staubsaugerschlauch wird aus einem Holzbalken gefertigt und bündig am Korpus befestigt.
8. Alle Teile des Deckels werden zusammengefügt, das Absaugrohr mit den Verstärkungsringen wird verklebt und das Ansaugrohr wird in den Deckel geschraubt.
9. Die gesamte Konstruktion wird in das Rohr gesetzt und von oben verschraubt.
10. Als Sammelbehälter kann ein 60 Liter Spannringfass oder eine selbstgebaute Holzbox verwendet werden, die mit einer Tür versehen ist und einen Müllsack aufnehmen kann.
11. Das Rohr wird auf den Deckel der Box geklebt und der Müllsack wird zwischen zwei Leisten eingeschoben.
12. Der Zyklonabscheider ist nun einsatzbereit, indem der Staubsauger oben angeschlossen und der Absaugschlauch vorne angebracht wird.

Materialien für den Bau

– 250er Rohr
– Multiplexplatten
– Holzbalken
– Holzdübel
– Schrauben
– Montagekleber
– Sprühkleber
– Dichtungsband

Vorteile des selbstgemachten Zyklonabscheiders

– Schont den Staubsaugerfilter und -beutel erheblich.
– Trennt groben Schmutz und feinen Staub effektiv voneinander.
– Einfach zu bauen mit gängigen Werkzeugen wie Stichsäge, Tischkreissäge und Oberfräse.
– Spart Geld, da kein teurer Zyklonabscheider gekauft werden muss.
– Bietet langfristige Erleichterung bei der Reinigung und schont die Nerven.

Schritt-für-Schritt-Anleitung: Eigenen Zyklonabscheider bauen

Schritt 1: Rohr zuschneiden

Das 250er Rohr wird mit einer Stichsäge oder Tischkreissäge auf die richtige Länge zugeschnitten. Du kannst solche Rohre im Baustoffhandel oder bei einem Tiefbauunternehmen finden.

Schritt 2: Deckel herstellen

Für den Deckel eignet sich idealerweise eine Oberfräse. Mit einer Hilfsschablone und der Kopierhülse der Oberfräse fräst du zuerst eine kreisrunde Nut in der Wandstärke des Rohres ein. Anschließend schneidest du den Deckel etwa einen Zentimeter vom Rand der Nut zurecht.

Schritt 3: Ansaugrohr vorbereiten

Mit einer Lochsäge sägst du ein passendes Loch für das PVC-Rohr in die Mitte des Deckels. Um das Ansaugrohr stabiler befestigen zu können, kannst du einen oder zwei Verstärkungsringe aufleimen. Dazu sägst du ein passendes Loch in ein Stück Multiplex und schneidest dann etwa 20 mm um das Loch herum einen Ring aus.

Schritt 4: Ansaugrohr montieren

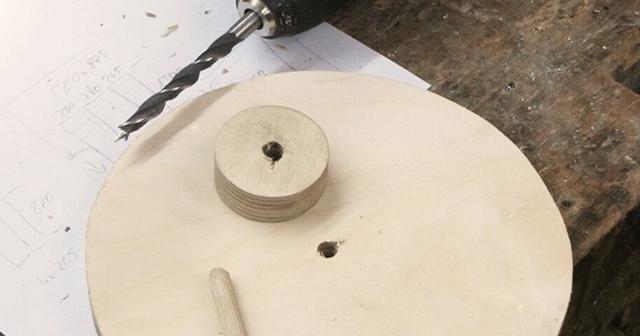

Das Ansaugrohr sollte etwa 200 mm in den Korpus hineinragen. Am Ende des Rohrs wird ein Holzteller angeschraubt, der etwa 200 mm Durchmesser haben sollte. Du kannst eines der ausgesägten Stücke aus der Lochsäge nehmen und es mittig mit einem Holzdübel an die Holzplatte leimen, um den Teller am Ende des Rohrs zu befestigen. Vorher musst du noch den Ansaugschlitz in das Rohr sägen. Dazu sägst du etwa in die Mitte des Rohres einen 100 mm langen Schlitz, der etwa über ein Drittel des Rohrumfangs breit sein sollte.

Schritt 5: Anschluss für den Staubsaugerschlauch herstellen

Um den Anschluss für den Staubsaugerschlauch herzustellen, bohrst du ein Zentrierloch mit einem 6 mm Bohrer von beiden Stirnseiten in einen Abschnitt des 70er Holzbalkens. Mit einer Lochsäge oder einem passenden Forstnerbohrer sägst du dann das Loch für das Rohr. Das Holzstück soll später bündig am Korpus sitzen.

Schritt 6: Deckel zusammenfügen

Verklebe das Absaugrohr und die Verstärkungsringe miteinander und setze das Ansaugrohr in das Loch im Deckel ein. Schraube die Platte mit vier Schrauben fest. Befestige anschließend den unteren Holzteller am Ansaugrohr mit zwei Schrauben. Setze die gesamte Konstruktion in das Rohr (Korpus) ein und befestige sie von oben mit vier Schrauben.

Schritt 7: Sammelbehälter vorbereiten

Für einen Sammelbehälter kannst du entweder ein 60 Liter Spannringfass aus Kunststoff oder eine selbstgebaute Holzbox verwenden. Säge in den oberen Deckel der Box ein Loch, das dem Innendurchmesser des Korpus entspricht.

Schritt 8: Sammelbehälter fertigstellen

Befestige innen Holzleisten als Anschlag für die Tür der Holzbox und beklebe sie mit Dichtungsband, um sicherzustellen, dass die Box dicht ist. Säge ein Loch in einer Platte aus Restholzkiste, das dem Innendurchmesser des Rohres entspricht, und leime sie oben und unten in die Box ein. Biege einen Ring aus dickem Draht für den Müllsack und befestige ihn zwischen den Leisten.

Schritt 9: Abschlussarbeiten

Verklebe das Rohr auf dem Deckel des Sammelbehälters mit Montagekleber. Achte darauf, dass die Anschlüsse richtig positioniert sind. Optional kannst du noch Rollen unter den Sammelbehälter schrauben.

Jetzt ist dein eigener Zyklonabscheider einsatzbereit! Du kannst den Staubsauger oben anschließen und vorne den Absaugschlauch verbinden.

Effizienter Staubsaugerfilter: Bau deinen eigenen Zyklonabscheider

Funktionsprinzip des Zyklonabscheiders

Der Zyklonabscheider ist eine effektive Lösung, um die Saugleistung deines Staubsaugers zu verbessern. Er besteht aus einem hochkant stehenden Rohr mit seitlichem Anschluss für den Saugschlauch und einem Deckel mit Anschluss für den Staubsauger. Unter dem Abscheider wird ein Gefäß angebracht, in das der grobe Schmutz und feine Staub abgeschieden werden. Der Staubsauger erzeugt einen Unterdruck, der das Sauggut durch den Schlauch ansaugt. Die Späne werden an der Rohrwand entlanggeführt und fallen durch die Schwerkraft in das Gefäß, während der Staub im Filter des Staubsaugers zurückbleibt.

Bauanleitung für einen eigenen Zyklonabscheider

1. Das 250er Rohr auf die richtige Länge zuschneiden.
2. Mit einer Oberfräse einen Deckel herstellen, indem man eine kreisrunde Nut in der Wandstärke des Rohres einfräst und den Deckel zuschneidet.
3. Ein passendes Loch für das PVC-Rohr in die Mitte des Deckels sägen.
4. Verstärkungsringe für das Ansaugrohr aufleimen.
5. Das Ansaugrohr etwa 200 mm in den Korpus hineinragen lassen und am Ende einen Holzteller anschrauben.
6. Einen Ansaugschlitz in das Rohr sägen.
7. Den Anschluss für den Staubsaugerschlauch genau tangential zur Innenwand des Korpus anbringen.
8. Die Teile des Deckels zusammenfügen, das Absaugrohr und die Verstärkungsringe verkleben und das Ansaugrohr mit der Platte verschrauben.
9. Die Konstruktion in das Rohr setzen und von oben befestigen.
10. Ein passendes Gefäß für den aufgefangenen Schmutz anbringen, z.B. ein Spannringfass oder eine selbstgebaute Holzbox mit Tür und Müllsackhalterung.
11. Das Rohr auf den Deckel der Box kleben und darauf achten, dass die Anschlüsse richtig ausgerichtet sind.
12. Optional können Rollen unter das Sammelgefäß geschraubt werden, um Flexibilität zu gewährleisten.

Der selbstgebaute Zyklonabscheider ist nun einsatzbereit! Der Staubsauger wird oben angeschlossen und vorne kann der Absaugschlauch angebracht werden.

Vorteile des Zyklonabscheiders:
– Verbesserte Saugleistung durch Trennung von grobem Schmutz und feinem Staub
– Schont den Staubsaugerfilter und den Beutel
– Einfacher Selbstbau mit gängigen Werkzeugen möglich
– Kostengünstige Alternative zu teuren Filtern

Mit etwas Geschick kannst du deinen eigenen Zyklonabscheider bauen und dadurch nicht nur deinen Geldbeutel, sondern auch langfristig deine Nerven schonen.

Geld sparen und Nerven schonen: Bau deinen eigenen Zyklonabscheider

Einleitung

Wenn man den letzten Feinschliff durchführen möchte, lässt die Saugleistung eines Staubsaugers oft rapide nach. Ein Vorfilter in Form eines Zyklonabscheiders kann hier Abhilfe schaffen. Durch diesen werden grober Schmutz und feiner Staub abgeschieden und in ein separates Gefäß umgeleitet. Dadurch werden nicht nur der Staubsaugerfilter und der Beutel geschont, sondern auch der Geldbeutel und langfristig die Nerven des Benutzers.

Funktionsprinzip des Zyklonabscheiders

Ein Zyklonabscheider besteht aus einem hochkant stehenden Rohr mit seitlichem Anschluss für den Saugschlauch und einem Deckel mit Anschluss für den Staubsauger. Unter dem Abscheider wird ein Gefäß angebracht, in das der abgeschiedene Schmutz fällt. Der Staubsauger erzeugt einen Unterdruck, der über den Saugschlauch Späne ansaugt und ins Rohr schießt. Durch die seitliche Anbringung des Anschlusses werden die Späne an der Rohrwand entlanggeführt und gebremst, sodass sie in das Gefäß fallen und nicht vom Staubsaugerrohr erfasst werden.

Bau des Zyklonabscheiders

Um einen eigenen Zyklonabscheider zu bauen, benötigt man ein 250er Rohr, das auf die richtige Länge zugeschnitten wird. Für den Deckel eignet sich eine Oberfräse, mit der eine kreisrunde Nut in der Wandstärke des Rohres eingefräst wird. Der Deckel wird etwa einen Zentimeter vom Rand der Nut zurechtgeschnitten. Das Ansaugrohr wird mit einer Lochsäge in die Mitte des Deckels gesägt und mit Verstärkungsringen befestigt.

Das Anschlussrohr für den Staubsaugerschlauch muss genau tangential zur Innenwand des Korpus sitzen, um Verwirbelungen zu vermeiden. Dazu wird ein Holzbalken genommen, an dem ein Zentrierloch gebohrt und ein Loch für das Rohr gesägt wird. Das Holzstück wird bündig am Korpus befestigt und das Rohr darin fixiert.

Der Deckel des Zyklonabscheiders wird zusammengefügt, indem das Absaugrohr und die Verstärkungsringe miteinander verklebt werden. Das Ansaugrohr wird in das Loch im Deckel eingesetzt und die Platte mit Schrauben befestigt. Der untere Holzteller wird ebenfalls am Ansaugrohr festgeschraubt. Die gesamte Konstruktion wird dann in das Rohr gesetzt und von oben mit Schrauben befestigt.

Als Sammelbehälter kann entweder ein 60 Liter Spannringfass aus Kunststoff oder eine selbstgebaute Holzbox verwendet werden. Die Box muss dicht sein und erhält eine Tür sowie einen Müllsack als Auffangbehälter für den abgeschiedenen Schmutz.

Abschließend werden alle Teile des Zyklonabscheiders zusammengefügt und der Staubsauger sowie der Absaugschlauch angeschlossen. Der selbstgebaute Zyklonabscheider ist nun einsatzbereit und ermöglicht ein effektives Saugen, während der Geldbeutel geschont und die Nerven geschützt werden.

Zusammenfassend lässt sich sagen, dass der Bau eines Zyklonabscheiders eine effektive Möglichkeit ist, um Partikel aus Gasen oder Flüssigkeiten zu entfernen. Mit den richtigen Materialien und einer sorgfältigen Montage kann ein Zyklonabscheider effizient arbeiten und zur Verbesserung der Luft- und Wasserqualität beitragen. Es ist jedoch wichtig, die entsprechenden Sicherheitsvorkehrungen zu beachten und gegebenenfalls professionelle Unterstützung in Anspruch zu nehmen.
