Eine Reihenschaltung ist eine elektrische Verbindung von Komponenten in einer Reihe, bei der der Strom durch alle Elemente in derselben Stärke fließt. Dabei erhöht sich die Spannung über die einzelnen Bauteile und der Gesamtwiderstand summiert sich auf. Dieses Konzept wird in verschiedenen Bereichen der Elektrotechnik angewendet, um elektrische Schaltungen zu erstellen und zu analysieren. Erfahren Sie mehr über die Funktionsweise und Anwendungsmöglichkeiten einer Reihenschaltung.
Grundlagen der Reihenschaltung: Spannung, Strom und Widerstand
Eine Reihenschaltung ist ein Hintereinanderschalten von elektrischen Bauteilen wie Widerständen oder Kondensatoren. In einer Reihenschaltung teilt sich die Gesamtspannung auf alle Bauteile auf, während der Strom durch alle Bauteile hindurch gleich bleibt. Die Spannung an jedem einzelnen Bauteil in einer Reihenschaltung ergibt sich aus dem Produkt des Stroms und dem Widerstand oder der Kapazität des jeweiligen Bauteils.
Das Ohmsche Gesetz beschreibt den Zusammenhang zwischen Spannung, Strom und Widerstand in einer Reihenschaltung. Bei konstanter Temperatur ist die Stromstärke proportional zur anliegenden Spannung und umgekehrt proportional zum Widerstand. Verdoppelt man die Spannung in einer Reihenschaltung, verdoppelt sich auch der Strom. Verringert man die Spannung um die Hälfte, verringert sich auch der Strom um die Hälfte.
Ein Vorteil einer Reihenschaltung im Vergleich zu einer Parallelschaltung besteht darin, dass in einer Reihenschaltung alle Bauteile denselben Strom durchlaufen. Dadurch kann man den Gesamtwiderstand oder die Gesamtkapazität einfach berechnen, indem man die Einzelwerte addiert. Zudem können in einer Reihenschaltung verschiedene Schaltkreise hintereinandergeschaltet werden, was beispielsweise bei Alarmanlagen genutzt wird.
Insgesamt ermöglicht eine Reihenschaltung eine einfache Berechnung von Spannungen und Strömen und bietet Flexibilität bei der Anordnung von Schaltkreisen.
Berechnung der Gesamtspannung in einer Reihenschaltung von Widerständen

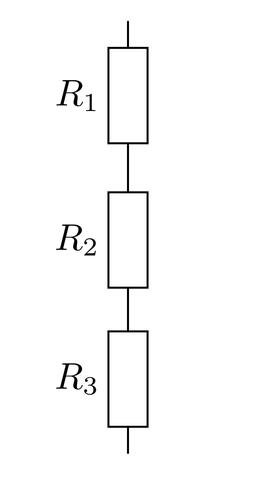

Eine Reihenschaltung von Widerständen ist eine Schaltung, bei der die Widerstände hintereinander geschaltet sind. In einer solchen Schaltung fließt der gleiche Strom durch alle Widerstände. Um die Gesamtspannung in einer Reihenschaltung von Widerständen zu berechnen, müssen wir die Spannungen über den einzelnen Widerständen addieren.
Die Formel zur Berechnung der Gesamtspannung U in einer Reihenschaltung von Widerständen lautet:
U = U1 + U2 + U3 +… + Un
Dabei steht U für die Gesamtspannung und U1, U2, U3 usw. für die Teilspannungen über den einzelnen Widerständen.
Um die Teilspannungen zu berechnen, können wir das Ohmsche Gesetz verwenden. Das Ohmsche Gesetz besagt, dass die Spannung über einem Widerstand proportional zum Strom durch den Widerstand ist. Die Proportionalitätskonstante ist der Widerstandswert R.
Für jeden einzelnen Widerstand können wir also folgende Formel verwenden:
Ui = Ri * I
Dabei steht Ui für die Teilspannung über dem i-ten Widerstand, Ri für den Wert des i-ten Widerstands und I für den Strom.
Wenn wir diese Formel nun in die erste Formel einsetzen, erhalten wir:
U = (R1 * I) + (R2 * I) + (R3 * I) +… + (Rn * I)
Da der Strom durch alle Widerstände gleich ist, können wir ihn ausklammern:
U = I * (R1 + R2 + R3 +… + Rn)
Die Summe der Widerstandswerte ergibt den Gesamtwiderstand R in der Reihenschaltung. Daher können wir die Formel auch folgendermaßen schreiben:
U = I * R
Diese Formel zeigt, dass die Gesamtspannung in einer Reihenschaltung von Widerständen gleich dem Produkt aus Strom und Gesamtwiderstand ist.
Um die Gesamtspannung in einer Reihenschaltung von Widerständen zu berechnen, müssen wir also den Strom und den Gesamtwiderstand kennen. Der Strom kann durch Messung oder Berechnung ermittelt werden, während der Gesamtwiderstand aus der Summe der Einzelwiderstände berechnet wird.

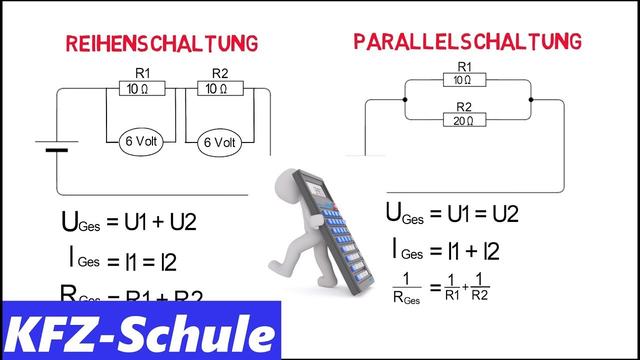

Vorteile einer Reihenschaltung im Vergleich zu einer Parallelschaltung
Vorteile einer Reihenschaltung im Vergleich zu einer Parallelschaltung:
1. Gleichstrom: In einer Reihenschaltung fließt der gleiche Strom durch alle Bauteile. Dies kann vorteilhaft sein, wenn Geräte oder Komponenten spezielle Anforderungen an den Strom haben und eine gleichmäßige Versorgung benötigen.
2. Spannungsteilung: Bei einer Reihenschaltung teilt sich die Gesamtspannung auf die einzelnen Bauteile auf. Dies kann nützlich sein, wenn verschiedene Geräte oder Komponenten unterschiedliche Betriebsspannungen benötigen.
3. Einfache Verkabelung: Eine Reihenschaltung erfordert weniger Kabel und Verbindungen als eine Parallelschaltung. Dies kann die Verkabelung vereinfachen und Kosten sparen.
4. Schutz vor Überlastung: In einer Reihenschaltung wird der Strom durch alle Bauteile begrenzt. Wenn ein Bauteil ausfällt oder überlastet ist, wird der Stromfluss unterbrochen und andere Bauteile werden geschützt.
5. Platzersparnis: Eine Reihenschaltung kann weniger Platz in Anspruch nehmen als eine Parallelschaltung, da die Bauteile hintereinander angeordnet sind.
6. Geringerer Energieverbrauch: Da in einer Reihenschaltung der gleiche Strom durch alle Bauteile fließt, kann dies zu einem geringeren Energieverbrauch führen, da keine zusätzliche Energie für den parallelen Stromfluss aufgewendet werden muss.
7. Bessere Kontrolle: Durch eine Reihenschaltung können einzelne Bauteile leichter überwacht und gesteuert werden, da sie alle den gleichen Stromfluss haben.
Es ist wichtig zu beachten, dass eine Reihenschaltung nicht immer die beste Wahl ist und es Situationen gibt, in denen eine Parallelschaltung vorteilhafter sein kann. Die Entscheidung zwischen einer Reihen- oder Parallelschaltung hängt von den spezifischen Anforderungen des Schaltkreises und der Geräte ab.
Anwendung der Reihenschaltung anhand von Beispielen wie Lichterketten und Alarmanlagen
Die Reihenschaltung hat verschiedene Anwendungen in der Elektrotechnik. Ein bekanntes Beispiel ist die Lichterkette. In einer Lichterkette sind mehrere Lämpchen in Reihe geschaltet. Die Netzspannung, die aus der Steckdose kommt, teilt sich auf alle Lämpchen auf. Wenn ein Lämpchen kaputt geht, kann die ganze Kette ausgehen oder die restlichen Lämpchen überlasten. Hier zeigt sich der Vorteil einer Reihenschaltung: Wenn ein Element ausfällt, ist der gesamte Stromkreis unterbrochen.
Ein weiteres Beispiel für eine Reihenschaltung ist eine Alarmanlage. Hier werden verschiedene Schaltkreise in Reihe geschaltet und bilden eine sogenannte „Alarmschleife“. Sobald ein Kontakt dieser Schleife unterbrochen wird, löst die Alarmanlage aus. Auch hier wird der Vorteil der Reihenschaltung genutzt: Wenn ein Kontakt unterbrochen wird, ist der Stromkreis unterbrochen und die Alarmanlage reagiert.
In beiden Beispielen zeigt sich also der Vorteil der Reihenschaltung: Bei einem Ausfall eines Elements wird der gesamte Stromkreis unterbrochen und somit kann schnell erkannt werden, dass etwas nicht funktioniert oder manipuliert wurde.
Berechnung der Gesamtspannung in einer Reihenschaltung von Kondensatoren

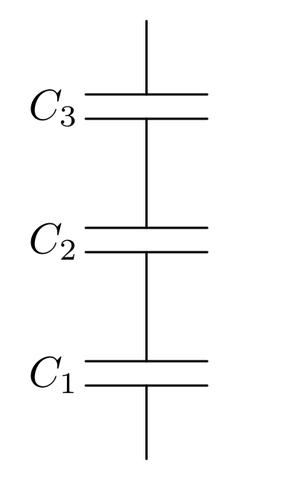

Eine Reihenschaltung von Kondensatoren ist ein Schaltkreis, bei dem die Kondensatoren hintereinander geschaltet sind. In einer solchen Schaltung teilt sich die Gesamtspannung auf die einzelnen Kondensatoren auf. An der kleinsten Kapazität fällt die größte Spannung ab, während an der größten Kapazität die kleinste Spannung abfällt.
Um die Gesamtspannung in einer Reihenschaltung von Kondensatoren zu berechnen, müssen wir die Teilspannungen über den einzelnen Kondensatoren addieren. Die Teilspannungen sind proportional zu den Kapazitäten der Kondensatoren.
Die Formel zur Berechnung der Gesamtspannung U in einer Reihenschaltung von Kondensatoren lautet:
U = U1 + U2 +… + Un
Dabei ist U die Gesamtspannung und U1 bis Un sind die Teilspannungen über den einzelnen Kondensatoren.
Es ist wichtig zu beachten, dass die Gesamtkapazität einer Reihenschaltung von Kondensatoren kleiner ist als die kleinste Einzelkapazität. Der Grund dafür liegt darin, dass sich bei einer Reihenschaltung die Dielektrika der einzelnen Kondensatoren addieren.
Zusammenfassend lässt sich sagen, dass in einer Reihenschaltung von Kondensatoren die Gesamtspannung sich aufteilt und an jedem Kondensator eine unterschiedliche Teilspannung anliegt. Die Gesamtspannung kann durch Addition der Teilspannungen berechnet werden.
Unterschiede zwischen Reihenschaltungen von Widerständen und Kondensatoren
1. Verhalten bei der Spannungsaufteilung:
In einer Reihenschaltung von Widerständen teilt sich die Gesamtspannung auf die einzelnen Widerstände auf. Die Spannung an jedem Widerstand hängt von seinem Widerstandswert ab und kann unterschiedlich sein.
Bei einer Reihenschaltung von Kondensatoren teilt sich die Gesamtspannung ebenfalls auf, jedoch umgekehrt proportional zu den Kapazitätswerten der einzelnen Kondensatoren. Das bedeutet, dass an einem Kondensator mit größerer Kapazität eine geringere Spannung abfällt als an einem Kondensator mit kleinerer Kapazität.
2. Verhalten bei der Stromstärke:
In einer Reihenschaltung von Widerständen fließt durch jeden Widerstand derselbe Strom. Dies liegt daran, dass in einer Reihenschaltung der Strom nur einen einzigen Weg nehmen kann und somit überall denselben Wert hat.
Bei einer Reihenschaltung von Kondensatoren ist die Ladungsmenge, also die Stromstärke, an jedem Kondensator gleich. Auch hier gilt, dass der Strom nur einen Weg nehmen kann und somit überall denselben Wert hat.
3. Gesamtwerte:
In einer Reihenschaltung von Widerständen addieren sich die Einzelwiderstände zum Gesamtwiderstand. Der Gesamtwiderstand ist also größer als jeder einzelne Widerstand.
In einer Reihenschaltung von Kondensatoren addieren sich die Kehrwerte der Einzelkapazitäten zum Kehrwert der Gesamtkapazität. Der Gesamtkapazität ist also kleiner als jede einzelne Kapazität.
Zusammenfassend kann man sagen, dass in einer Reihenschaltung von Widerständen die Spannung und der Strom gleichmäßig aufgeteilt werden, während in einer Reihenschaltung von Kondensatoren die Spannung an jedem Kondensator unterschiedlich ist und die Ladungsmenge gleichmäßig verteilt wird. Zudem ergeben sich bei den Gesamtwerten unterschiedliche Verhältnisse: Beim Widerstand addieren sie sich, während sie sich beim Kondensator multiplizieren.
Eine Reihenschaltung ist eine elektrische Schaltung, bei der die Bauteile hintereinander geschaltet sind und der Strom durch alle Bauteile fließt. Durch diese Anordnung erhöht sich die Gesamtspannung, während der Gesamtstrom gleich bleibt. Dieser Aufbau ermöglicht eine präzise Steuerung und Anpassung des Stromflusses in einem elektrischen System.
