Was ist ein Schrägbild? Dreidimensionale Darstellung auf einer ebenen Fläche

Ein Schrägbild ist eine spezielle Art der Darstellung, bei der ein Objekt aus einer schrägen Perspektive betrachtet wird. Dabei entsteht ein dreidimensionaler Effekt, der dem Betrachter eine neue Sicht auf das Motiv ermöglicht. In diesem Artikel erfahren Sie mehr über die Eigenschaften und die Verwendung von Schrägbildern.

Alles, was du über Schrägbilder wissen musst

Was ist ein Schrägbild?

Ein Schrägbild ist eine dreidimensional wirkende Darstellung eines Körpers auf einer ebenen Fläche, wie zum Beispiel einem Blatt Papier. Es wird verwendet, um den Körper räumlich darzustellen und gibt einen Eindruck von seiner Form und Größe. Dabei bleibt die Vorderansicht des Körpers unverändert dargestellt.

Wie werden Schrägbilder gezeichnet?

Um ein Schrägbild zu zeichnen, werden die Seiten- und Deckfläche des Körpers verkürzt dargestellt. Die Kanten des Körpers laufen schräg nach hinten in einem bestimmten Winkel, dem Verzerrungswinkel $\alpha$, weg. Dieser Winkel bestimmt die Perspektive des Schrägbildes. Oft wird ein Verzerrungswinkel von $\alpha = 45^\circ$ verwendet.

Der Verkürzungsfaktor $k$ gibt an, wie stark die Kanten im Schrägbild gegenüber dem Original verkürzt werden. Bei einem Verkürzungsfaktor von $k = \frac{1}{2}$ sind die schräg nach hinten laufenden Kanten nur halb so lang wie im Original.

Wie konstruiert man ein Schrägbild?

Um ein Schrägbild zu konstruieren, beginnt man mit der Vorderansicht des Körpers in unveränderter Größe. Anschließend zeichnet man den Verzerrungswinkel $\alpha$ an einer Ecke des Körpers ab und verkürzt die entsprechende Kante um den Verkürzungsfaktor $k$. Von jedem Eckpunkt der Vorderansicht werden Parallelen zur Grundkante gezeichnet, um die schräg nach hinten verlaufenden Kanten zu konstruieren. Dabei werden unsichtbare Kanten gestrichelt dargestellt.

Beispiel: Schrägbild eines Quaders

Angenommen, wir möchten das Schrägbild eines Quaders mit den Seitenlängen $a = 4\ \text{cm}$, $b = 1\ \text{cm}$ und $c = 2\ \text{cm}$ sowie einem Verzerrungswinkel von $\alpha = 45^\circ$ und einem Verkürzungsfaktor von $k = \frac{1}{2}$ konstruieren.

Zuerst zeichnen wir die Vorderansicht des Quaders in unveränderter Größe mit den angegebenen Seitenlängen. An der rechten unteren Ecke tragen wir den Verzerrungswinkel $\alpha$ ab und verkürzen die entsprechende Kante um den Faktor $k$, also auf eine Länge von $1\ \text{cm}$. Von jedem Eckpunkt der Vorderansicht zeichnen wir Parallelen zur Grundkante mit einer Länge von $1\ \text{cm}$. Die unsichtbaren Kanten werden gestrichelt dargestellt.

Das Ergebnis ist das Schrägbild des Quaders, welches eine räumliche Wirkung vermittelt und seine Form und Größe anschaulich darstellt.

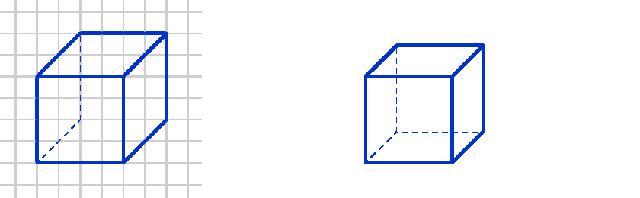

Die Bedeutung und Anwendung von Schrägbildern

Schrägbilder sind eine wichtige Darstellungsmethode, um dreidimensionale Körper auf einer zweidimensionalen Fläche darzustellen. Sie werden häufig in technischen Zeichnungen, Architekturplänen und im Ingenieurwesen verwendet.

Ein Schrägbild ermöglicht es, den Körper aus verschiedenen Blickwinkeln zu betrachten und seine räumlichen Eigenschaften besser zu verstehen. Es vermittelt einen realistischeren Eindruck des Körpers als eine einfache zweidimensionale Darstellung.

Durch die Verwendung von Schrägbildern können komplexe Strukturen und Formen übersichtlich dargestellt werden. Dies erleichtert die Kommunikation zwischen Konstrukteuren, Ingenieuren und anderen Fachleuten, da alle Beteiligten ein einheitliches Verständnis des Körpers haben.

Schrägbilder finden auch in der Ausbildung Anwendung, insbesondere beim Erlernen geometrischer Konzepte und beim Visualisieren mathematischer Probleme. Durch das Zeichnen von Schrägbildern können Schülerinnen und Schüler ihre räumliche Vorstellungskraft entwickeln und ihre Fähigkeiten zur Problemlösung verbessern.

Zusammenfassend sind Schrägbilder eine effektive Methode, um dreidimensionale Körper auf einer ebenen Fläche darzustellen. Sie haben vielfältige Anwendungen in verschiedenen Bereichen wie Technik, Architektur und Mathematik. Durch das Zeichnen von Schrägbildern können komplexe Strukturen verständlicher gemacht und das räumliche Denken gefördert werden.

Schrägbilder: Eine dreidimensionale Darstellung auf einer ebenen Fläche

Ein Schrägbild ist eine spezielle Art der Darstellung eines Körpers auf einer ebenen Fläche, wie zum Beispiel einem Blatt Papier. Es ermöglicht eine dreidimensionale Wirkung, obwohl es nur zweidimensional ist. Dabei bleibt die Vorderansicht des Körpers unverändert dargestellt, während die Seiten- und Deckflächen verkürzt gezeichnet werden.

Um ein Schrägbild zu erstellen, werden die Kanten des Körpers schräg nach hinten in einem bestimmten Winkel $\alpha$ weggezeichnet. Dieser Winkel wird auch als Verzerrungswinkel bezeichnet. Die schräg verlaufenden Kanten sind dabei kürzer als im Original, während parallele Kanten weiterhin parallel bleiben.

Typischerweise verwendet man einen Verzerrungswinkel von $\alpha = 45^\circ$ und einen Verkürzungsfaktor $k = \frac{1}{2}$. Das bedeutet, dass die schräg nach hinten verlaufenden Kanten nur halb so lang sind wie die entsprechenden Kanten in der Vorderansicht.

Wie man ein Schrägbild erstellt: Anleitung und Tipps

Anleitung:

– Beginne damit, die Vorderfläche des Körpers in unveränderter Größe zu zeichnen. Achte dabei auf die gegebenen Seitenlängen.
– Trage an der rechten unteren Ecke einen Winkel mit dem Verzerrungswinkel (in diesem Fall 45°) ab oder zeichne eine Diagonale durch die quadratischen Karo-Kästchen.
– Zeichne die Länge der schräg nach hinten verlaufenden Kante um den Verkürzungsfaktor verkürzt ein. In diesem Fall beträgt der Verkürzungsfaktor 1/2, also wird die Kante halbiert.
– Von jedem Eckpunkt der Vorderansicht zeichnest du eine Parallele zur Grundkante mit der verkürzten Länge.
– Achte darauf, unsichtbare Kanten gestrichelt darzustellen.
– Verbinde die Eckpunkte der schräg nach hinten verlaufenden Kanten mit Parallelen und zeichne dabei auch die unsichtbaren Kanten gestrichelt ein.

Tipps:

– Um das Schrägbild leichter darstellen zu können, kannst du kariertes Papier verwenden.
– Es kann hilfreich sein, sich an den gegebenen Werten für den Verzerrungswinkel und den Verkürzungsfaktor zu orientieren. In diesem Fall beträgt der Verzerrungswinkel 45° und der Verkürzungsfaktor 1/2.
– Für einen Quader gehst du genauso vor wie für einen Würfel.

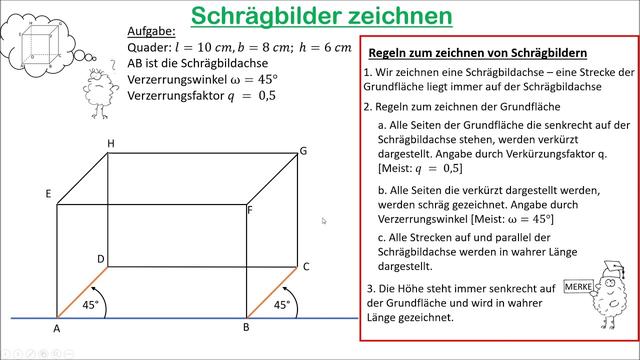

Der Verzerrungswinkel in Schrägbildern erklärt

Was ist ein Verzerrungswinkel?

Ein Verzerrungswinkel ist der Winkel, unter dem die Kanten eines Körpers in einem Schrägbild gezeichnet werden. In einem Schrägbild werden die Seiten- und Deckflächen eines Körpers verkürzt dargestellt, während die Vorderansicht unverändert bleibt. Der Verzerrungswinkel gibt an, wie stark die Kanten schräg nach hinten laufen und somit verkürzt werden.

Welche Bedeutung hat der Verzerrungswinkel?

Der Verzerrungswinkel beeinflusst die Darstellung des Körpers im Schrägbild. Je größer der Verzerrungswinkel ist, desto stärker sind die Kanten verkürzt und desto steiler laufen sie nach hinten. Ein kleinerer Verzerrungswinkel führt zu weniger Verkürzung der Kanten und einer flacheren Darstellung des Körpers.

Typische Werte für den Verzerrungswinkel

In den meisten Fällen wird ein Verzerrungswinkel von 45 Grad verwendet, da dies eine gute Balance zwischen realistischer Darstellung und praktischer Umsetzung auf einer ebenen Fläche bietet. Dies bedeutet, dass die schräg nach hinten verlaufenden Kanten im Schrägbild um den Faktor 1/2 verkürzt werden. Es können jedoch auch andere Werte für den Verzerrungswinkel gewählt werden, je nachdem welche Darstellung gewünscht ist.

Schrägbilder: Eine anschauliche Methode zum Lernen von Körperdarstellungen

Was sind Schrägbilder?

Schrägbilder sind dreidimensional wirkende Darstellungen von Körpern auf einer ebenen Fläche. Sie ermöglichen es, komplexe geometrische Formen wie Würfel oder Quader in einer vereinfachten Form darzustellen. Dabei bleibt die Vorderansicht des Körpers unverändert, während die Seiten- und Deckflächen verkürzt gezeichnet werden. Die schräg nach hinten verlaufenden Kanten werden in einem bestimmten Winkel abgezeichnet, der als Verzerrungswinkel bezeichnet wird.

Wie werden Schrägbilder konstruiert?

Um ein Schrägbild zu konstruieren, beginnt man mit der Vorderansicht des Körpers in Originalgröße. Anschließend zeichnet man den Verzerrungswinkel an einer Ecke des Körpers ab und verkürzt die Länge der schräg nach hinten verlaufenden Kante entsprechend dem Verkürzungsfaktor. Von jedem Eckpunkt der Vorderansicht zieht man dann Parallelen zur Grundkante und verbindet die Eckpunkte der schräg nach hinten verlaufenden Kanten mit Parallelen. Dabei werden unsichtbare Kanten gestrichelt dargestellt.

Vorteile von Schrägbildern beim Lernen

• Schrägbilder ermöglichen eine anschauliche Darstellung von dreidimensionalen Objekten auf einer zweidimensionalen Fläche.
• Sie helfen Schülern dabei, komplexe Körperdarstellungen besser zu verstehen und zu visualisieren.
• Schrägbilder können beliebig oft angeschaut, pausiert oder zurückgespult werden, um den Lernprozess individuell anzupassen und zu wiederholen.
• Mit Übungen und Feedback in verschiedenen Formaten wird das Lernen mit Schrägbildern spielerisch gestaltet und der Spaß am Lernen gefördert.

Zusammenfassend kann gesagt werden, dass ein Schrägbild eine Darstellung ist, bei der Objekte in einer geneigten oder verzerrten Perspektive dargestellt werden. Es ermöglicht einen interessanten visuellen Effekt und wird oft in Kunst und Design verwendet, um Tiefe und Dynamik zu erzeugen. Durch die Verzerrung können neue Perspektiven und Interpretationen entstehen, was das Schrägbild zu einem spannenden Gestaltungselement macht.
