Einfache Anleitung zur Erstellung von Flussdiagrammen

Ein Flussdiagramm ist eine grafische Darstellung, die den Ablauf eines Prozesses oder einer Aufgabe zeigt. Es besteht aus verschiedenen Symbolen und Linien, die den Verlauf der Informationen oder Materialien darstellen. Durch das Flussdiagramm können komplexe Zusammenhänge übersichtlich dargestellt werden und helfen bei der Analyse von Arbeitsabläufen.

Flussdiagramm: Definition, Anwendungen und Symbole

Ein Flussdiagramm oder Ablaufdiagramm ist eine visuelle Darstellung, die einen Prozess, ein System oder einen Algorithmus beschreibt und darstellt. Es wird in verschiedenen Bereichen eingesetzt, um komplexe Prozesse zu dokumentieren, planen, optimieren und zu kommunizieren. Flussdiagramme werden mit Rechtecken, Ovalen und anderen Formen erstellt. Verbindungspfeile werden genutzt, um den Prozessfluss bzw. den Ablauf zu definieren.

Flussdiagramme sind eines der am häufigsten verwendeten Diagramme in vielen Bereichen. Je nach Anwendung können sie auch als Programmablaufplan (PAP), Geschäftsprozessmodellierung und -notation (BPMN) oder Prozessflussdiagramm (PFD) bezeichnet werden. Sie sind auch mit anderen Diagrammtypen wie dem Datenflussdiagramm (DFD) und dem Aktivitätsdiagramm der Unified Modeling Language (UML) verwandt.

Die Verwendung von Flussdiagrammen zur Dokumentation von Geschäftsprozessen begann in den 1920er bzw. 1930er Jahren. Seitdem haben sie sich besonders im Bereich der Computerprogrammierung und Algorithmusentwicklung etabliert.

Es gibt verschiedene Arten von Flussdiagrammen, die je nach Autor unterschiedlich beschrieben werden. Dazu gehören unter anderem Programmablaufpläne, Datenflussdiagramme und Kontrollflussgraphen.

Flussdiagramme erfüllen viele verschiedene Zwecke in verschiedenen Bereichen. Sie können beispielsweise zur Darstellung der Anordnung bzw. Organisation von Code, zur Visualisierung der Ausführung von Code, zur Erläuterung der Struktur einer Website oder Anwendung, zur Analyse des Nutzerverhaltens, zur Planung von Unterrichtsstoff und akademischen Voraussetzungen, zur Organisierung von Projekten und vielem mehr verwendet werden.

In Lucidchart können Flussdiagramme schnell und einfach erstellt werden. Die Software bietet eine Vielzahl von Symbolen und Funktionen, um den Erstellungsprozess zu erleichtern.

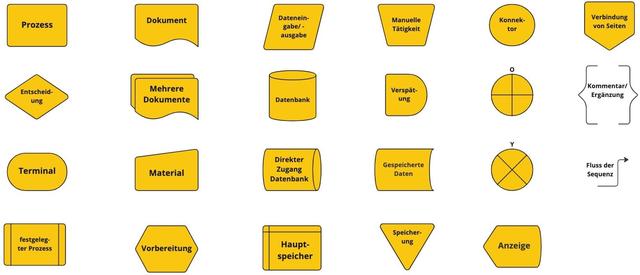

Die Bedeutung von Flussdiagrammen in verschiedenen Bereichen

Die Verwendung von Flussdiagrammen hat in verschiedenen Bereichen eine große Bedeutung. Hier sind einige Beispiele:

1. Geschäftsprozessoptimierung: Flussdiagramme werden häufig verwendet, um komplexe Geschäftsprozesse zu dokumentieren und zu analysieren. Sie helfen dabei, Engpässe oder ineffiziente Schritte zu identifizieren und den Prozess zu optimieren.

2. Softwareentwicklung: Flussdiagramme werden oft verwendet, um den Ablauf von Programmen oder Algorithmen darzustellen. Sie helfen Entwicklern dabei, die Logik hinter dem Code besser zu verstehen und Fehlerquellen zu finden.

3. Projektmanagement: Flussdiagramme können verwendet werden, um Projekte zu planen und die verschiedenen Aufgaben sowie deren Abhängigkeiten visuell darzustellen. Dadurch wird die Kommunikation im Team verbessert und Probleme können schneller gelöst werden.

4. Schulung und Unterricht: Flussdiagramme eignen sich gut für die Vermittlung von komplexen Konzepten oder Prozessen in Schulungen oder Unterrichtsstunden. Sie helfen dabei, Informationen anschaulich darzustellen und das Verständnis der Teilnehmer zu verbessern.

5. Wissenschaftliche Forschung: In der wissenschaftlichen Forschung können Flussdiagramme verwendet werden, um den Ablauf von Experimenten oder Untersuchungen darzustellen. Dadurch wird die Nachvollziehbarkeit der Ergebnisse verbessert und mögliche Fehlerquellen können identifiziert werden.

6. Produktions- und Fertigungsprozesse: Flussdiagramme spielen auch eine wichtige Rolle bei der Planung und Optimierung von Produktions- und Fertigungsprozessen. Sie helfen dabei, den Materialfluss und die verschiedenen Schritte im Produktionsprozess zu visualisieren und zu optimieren.

7. Qualitätsmanagement: Flussdiagramme können auch zur Dokumentation von Qualitätsmanagementprozessen verwendet werden. Sie zeigen den Ablauf von Prüfungen, Kontrollen und Maßnahmen zur Qualitätssicherung auf und helfen dabei, diese Prozesse zu verbessern.

Insgesamt sind Flussdiagramme eine vielseitige Visualisierungsmethode, die in vielen Bereichen eingesetzt werden kann, um komplexe Prozesse zu dokumentieren, analysieren und optimieren. Sie ermöglichen eine effizientere Arbeit, schnellere Problemlösungen und verbesserte Kommunikation.

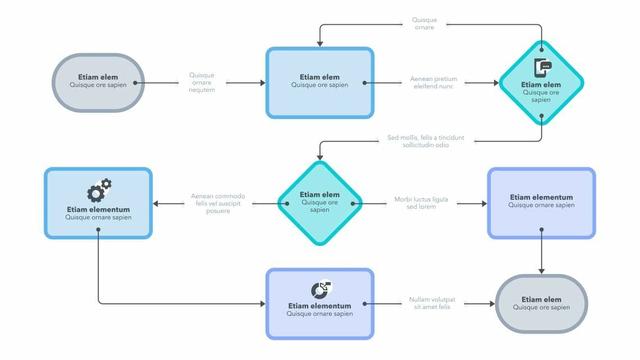

Wie man ein Flussdiagramm erstellt: Tipps und Tricks

Flussdiagramme sind eine effektive Methode, um komplexe Prozesse zu visualisieren und zu kommunizieren. Hier sind einige Tipps und Tricks, die Ihnen helfen können, ein aussagekräftiges Flussdiagramm zu erstellen:

1. Definieren Sie den Zweck des Diagramms: Bevor Sie mit der Erstellung beginnen, sollten Sie klar verstehen, welchen Zweck das Flussdiagramm erfüllen soll. Soll es einen Prozess dokumentieren, optimieren oder kommunizieren? Indem Sie den Zweck definieren, können Sie sicherstellen, dass das Diagramm die gewünschten Informationen vermittelt.

2. Verwenden Sie klare Symbole: Flussdiagramme verwenden verschiedene Symbole, um Prozesse darzustellen. Stellen Sie sicher, dass Sie die gängigen Symbole kennen und diese korrekt verwenden. Klare Symbole erleichtern das Verständnis des Diagramms für andere Personen.

3. Halten Sie es einfach: Ein Flussdiagramm sollte nicht überladen sein. Versuchen Sie, den Prozess so einfach wie möglich darzustellen und unnötige Details wegzulassen. Ein übersichtliches Diagramm ist leichter zu verstehen und zu interpretieren.

4. Verwenden Sie Farben und Linien: Farben können verwendet werden, um verschiedene Phasen oder Zustände im Prozess hervorzuheben. Linien können verwendet werden, um die Verbindung zwischen den verschiedenen Schritten im Diagramm deutlich zu machen.

5. Testen und überprüfen: Bevor Sie das endgültige Flussdiagramm präsentieren, sollten Sie es gründlich testen und überprüfen. Stellen Sie sicher, dass alle Schritte korrekt dargestellt sind und dass das Diagramm leicht verständlich ist.

6. Verwenden Sie eine geeignete Software: Es gibt verschiedene Software-Tools, die Ihnen bei der Erstellung von Flussdiagrammen helfen können. Eine beliebte Option ist Lucidchart, das einfach zu bedienen ist und viele Funktionen bietet.

Indem Sie diese Tipps und Tricks befolgen, können Sie ein aussagekräftiges Flussdiagramm erstellen, das Ihnen dabei hilft, Ideen, Projekte und Prozesse zu verbessern und effizienter zu arbeiten.

Geschichte und Entwicklung von Flussdiagrammen

Flussdiagramme haben eine lange Geschichte und wurden in den 1920er und 1930er Jahren erstmals für die Dokumentation von Geschäftsprozessen verwendet. Die Wirtschaftsingenieure Frank und Lillian Gilbreth präsentierten den Begriff „flow process chart“ im Jahr 1921 bei der American Society of Mechanical Engineers (ASME). In den frühen 30er Jahren nutzte der Wirtschaftsingenieur Allan H. Morgensen die von den Gilbreths entwickelten Tools, um Kollegen effektivere Arbeitsmethoden beizubringen.

In den 40er Jahren erlebten die Methoden von Morgensen einen Aufschwung, insbesondere durch die Arbeit seiner Studenten Art Spinanger und Ben S. Graham. Spinanger führte die Methoden zur Arbeitsvereinfachung bei Procter and Gamble ein, während Graham das Konzept des Flussprozessdiagramms anpasste, um es in der Informationsverarbeitung einzusetzen.

1947 führte die ASME ein Symbol-System ein, das an die ursprünglichen Konzepte der Gilbreths angelehnt war. In den späten 40er Jahren verwendeten Herman Goldstine und John Van Neumann Flussdiagramme als Grundlage für das Design von Computerprogrammen. Seitdem sind Flussdiagramme besonders beliebt bei der Entwicklung von Computerprogrammen und Algorithmen.

Heutzutage werden Flussdiagramme immer noch für Programmierungszwecke verwendet. Oft wird Pseudocode eingesetzt, eine Kombination aus natürlicher Sprache und Programmiersprache, um detaillierte Informationen darzustellen und Diagramme zu erstellen, die dem Endprodukt ähnlicher sind.

Flussdiagramme haben sich im Laufe der Zeit weiterentwickelt und werden in verschiedenen Bereichen eingesetzt, um komplexe Prozesse zu dokumentieren, planen, optimieren und zu kommunizieren. Sie sind eng mit anderen Diagrammtypen wie Datenflussdiagrammen (DFD) und Aktivitätsdiagrammen der Unified Modeling Language (UML) verwandt.

Verschiedene Arten von Flussdiagrammen und ihre Verwendungszwecke

Es gibt verschiedene Arten von Flussdiagrammen, die in verschiedenen Bereichen verwendet werden. Hier sind einige Beispiele:

1. Programmablaufpläne: Diese Art von Flussdiagramm wird häufig in der Computerprogrammierung verwendet, um den Ablauf eines Programms oder Algorithmus zu visualisieren. Sie helfen Programmierern dabei, die Logik hinter einem Programm zu verstehen und können als Grundlage für das Codieren dienen.

2. Nassi-Shneiderman-Diagramme: Diese Diagramme werden ebenfalls in der Softwareentwicklung eingesetzt und dienen dazu, den Ablauf eines Programms oder Algorithmus darzustellen. Sie sind besonders nützlich für strukturierte Programmierung und helfen dabei, komplexe Prozesse zu organisieren und zu verstehen.

3. DRAKON-Diagramme: Diese Diagramme werden in der algorithmischen visuellen Programmiersprache DRAKON verwendet. Sie ermöglichen es Entwicklern, den Ablauf eines Programms oder Algorithmus auf einfache Weise darzustellen und zu analysieren.

4. Geschäftsprozessdiagramme: Diese Art von Flussdiagramm wird häufig in Unternehmen verwendet, um Geschäftsprozesse zu dokumentieren und zu optimieren. Sie helfen dabei, den Ablauf von Aufgaben innerhalb eines Unternehmens zu visualisieren und Engpässe oder ineffiziente Schritte zu identifizieren.

5. Bildungs- und Schulungsdiagramme: Flussdiagramme können auch im Bildungsbereich verwendet werden, um Unterrichtsstoffe zu planen und Strukturen für Unterrichtspläne oder Vorträge zu erstellen. Sie können auch verwendet werden, um kreative Projekte zu organisieren oder wissenschaftliche Prozesse zu analysieren.

6. Produktions- und Logistikdiagramme: In der Industrie werden Flussdiagramme verwendet, um Produktionsprozesse, Lieferketten oder logistische Abläufe darzustellen und zu optimieren. Sie helfen dabei, ineffiziente Schritte oder Engpässe zu identifizieren und den gesamten Prozess zu verbessern.

Diese sind nur einige Beispiele für die verschiedenen Arten von Flussdiagrammen und ihre Verwendungszwecke. Je nach Anwendungsgebiet gibt es noch viele weitere Möglichkeiten, Flussdiagramme einzusetzen, um komplexe Prozesse zu visualisieren und zu optimieren.

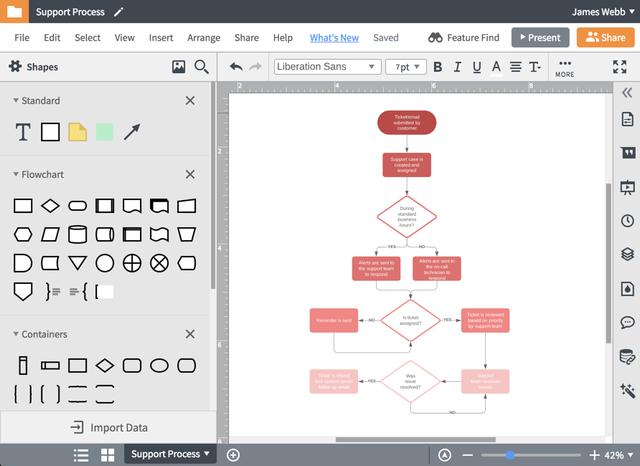

Lucidchart: Das beste Tool zur Erstellung von Flussdiagrammen

Lucidchart ist ein leistungsstarkes und benutzerfreundliches Tool zur Erstellung von Flussdiagrammen. Es bietet eine Vielzahl von Funktionen und Möglichkeiten, um Ihre Ideen, Projekte und Prozesse effizienter zu visualisieren und Probleme schneller zu lösen.

Mit Lucidchart können Sie schnell und einfach Flussdiagramme erstellen. Ziehen Sie einfach Formen auf die Arbeitsfläche und verbinden Sie sie mit Linien, um den Prozessfluss oder Ablauf darzustellen. Das intuitive Design der Software ermöglicht es Ihnen, professionell aussehende Diagramme zu erstellen, auch wenn Sie keine Erfahrung mit Diagrammtools haben.

Darüber hinaus bietet Lucidchart zahlreiche Symbole und Vorlagen für Flussdiagramme, die Ihnen helfen, komplexe Prozesse zu dokumentieren, planen, optimieren und kommunizieren. Diese Symbole können Rechtecke, Ovalen oder andere Formen sein, je nach Anwendungsbereich des Flussdiagramms.

Ein weiterer Vorteil von Lucidchart ist seine Zusammenarbeitsfunktion. Sie können gemeinsam mit Kollegen an einem Flussdiagramm arbeiten und in Echtzeit Änderungen vornehmen. Dies erleichtert die Teamarbeit und verbessert die Effizienz bei der Erstellung von Diagrammen.

Lucidchart bietet auch eine kostenlose Testversion an, sodass Sie das Tool unverbindlich ausprobieren können. Die Testversion ermöglicht es Ihnen, alle Funktionen von Lucidchart zu nutzen und herauszufinden, ob es Ihren Anforderungen entspricht.

Insgesamt ist Lucidchart das beste Tool zur Erstellung von Flussdiagrammen. Es bietet eine benutzerfreundliche Oberfläche, zahlreiche Funktionen und Vorlagen sowie eine Zusammenarbeitsfunktion. Mit Lucidchart können Sie das Beste aus Ihren Ideen, Projekten und Prozessen herausholen und effizienter arbeiten. Probieren Sie es noch heute aus!

Zusammenfassend ist ein Flussdiagramm eine grafische Darstellung eines Prozesses oder Ablaufs. Es ermöglicht eine übersichtliche und strukturierte Visualisierung von Schritten, Entscheidungen und Verbindungen. Flussdiagramme sind vielseitig einsetzbar und helfen dabei, komplexe Vorgänge verständlich darzustellen und zu analysieren. Sie sind ein nützliches Werkzeug in verschiedenen Bereichen wie Ingenieurwesen, Programmierung und Projektmanagement.
