Hydraulischen Abgleich selber machen: Schritt für Schritt Anleitung

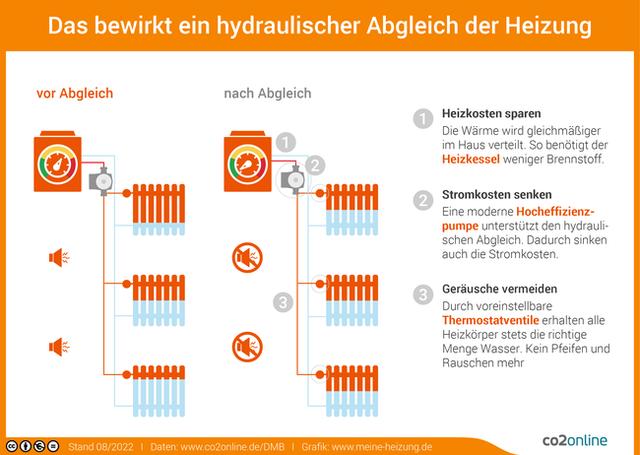

Der hydraulische Abgleich ist ein wichtiger Schritt, um die Heizungsanlage effizienter zu machen und Heizkosten einzusparen. In dieser Serie werde ich euch zeigen, wie ihr den hydraulischen Abgleich mit dem vereinfachten Verfahren selbst durchführen könnt.
Im ersten Schritt ist es wichtig, einige Daten aufzunehmen und Berechnungen durchzuführen. Dazu gehört die Ermittlung des Wärmebedarfs für jeden beheizten Raum. Falls der genaue Wärmebedarf nicht bekannt ist, kann dieser überschlägig bestimmt werden. Dabei muss berücksichtigt werden, dass Räume mit großen Fensterflächen oder Eckräume einen höheren Wärmebedarf haben als Räume mit kleinen Fenstern oder nur einer Außenwand.

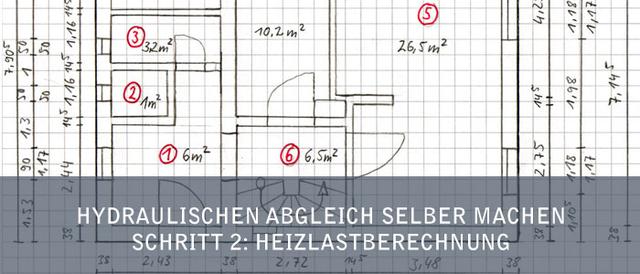

Als nächstes wird die spezifische Heizlast der jeweiligen Räume ermittelt. Die spezifische Heizlast setzt sich aus der beheizten Fläche des Raumes und dem spezifischen Wärmebedarf zusammen.
Nachdem die Heizlast ermittelt wurde, werden die Heizflächen in allen Räumen aufgenommen. Dafür werden Daten wie Größe und Typ der Heizkörper benötigt.
Anschließend müssen die Systemtemperaturen der Heizungsanlage ermittelt werden. Dies kann über die Parameter der Heizkurve in der Heizungsregelung erfolgen.
Nachdem alle Daten aufgenommen wurden, kann man die Leistung der Heizkörper berechnen und mit der geschätzten Raumheizlast vergleichen. Falls die geschätzte Heizlast höher oder niedriger ist als die installierte Leistung der Heizkörper, kann die Vorlauftemperatur angepasst werden.
Der nächste Schritt ist die Berechnung des notwendigen Volumenstroms für jeden Heizkörper. Dafür werden Daten wie Heizkörperleistung, Dichte und spezifische Wärmekapazität von Wasser sowie Temperaturspreizung benötigt.
Für die Auswahl der Thermostatventile wird empfohlen, eine Regeldifferenz von 1 K zu nutzen. Der Auslegungsdifferenzdruck des Ventils sollte ca. 50-100 mbar betragen.
Nachdem der Volumenstrom berechnet wurde, können die Voreinstellwerte der Heizkörperventile bestimmt werden. Hierbei können Auslegungsdiagramme der Ventilhersteller verwendet werden.
Bei größeren Gebäuden empfiehlt es sich, Differenzdruckregler einzusetzen. Diese sorgen für einen konstanten Differenzdruck am Thermostatventil und schützen vor Geräuschen im Heizungsnetz.
Zum Schluss sollten alle durchgeführten Schritte dokumentiert werden, um einen schnellen Überblick über die Berechnungen zu haben und mögliche Änderungen vornehmen zu können.
Mit dieser Schritt-für-Schritt-Anleitung könnt ihr den hydraulischen Abgleich mit dem vereinfachten Verfahren selbst durchführen und eure Heizkosten um bis zu 13 % senken.
Vereinfachtes Verfahren für den hydraulischen Abgleich: Kosten sparen und Heizkosten senken
Der hydraulische Abgleich ist oft ein Schreckgespenst für Handwerksfirmen, da er als aufwendig und kostenintensiv gilt. Besonders in Bestandsgebäuden fehlen oft die notwendigen Daten zur Berechnung. Doch es gibt gute Nachrichten: Das vereinfachte Berechnungsverfahren für den hydraulischen Abgleich basiert auf Annahmen und liefert trotzdem hervorragende Ergebnisse. Mit diesem Verfahren könnt ihr eure Heizkostenabrechnung um bis zu 13 % senken.
Um den hydraulischen Abgleich durchzuführen, müsst ihr zunächst einige grundlegende Daten aufnehmen, Annahmen treffen und Berechnungen durchführen. Dazu gehört die Ermittlung des Wärmebedarfs für jeden beheizten Raum. Falls dieser nicht bekannt ist, könnt ihr ihn überschlägig bestimmen. Dabei solltet ihr beachten, dass der Wärmebedarf in Räumen mit großen Fensterflächen oder Eckräumen höher ist als in Räumen mit kleinen Fenstern oder nur einer Außenwand.
Anschließend ermittelt ihr die spezifische Heizlast jedes Raums, indem ihr die beheizte Fläche des Raums mit dem spezifischen Wärmebedarf multipliziert. Die Systemtemperaturen der Heizungsanlage könnt ihr über die Parameter der Heizkurve in der Heizungsregelung bestimmen.
Nun werden die Heizflächen in allen Räumen aufgenommen und verschiedene Daten wie Größe und Typ der Heizkörper benötigt. Anhand dieser Daten könnt ihr dann die Leistung der Heizkörper berechnen und mit der geschätzten Raumheizlast vergleichen.
Im nächsten Schritt wird der notwendige Volumenstrom für jeden Heizkörper ermittelt. Dazu benötigt ihr die Heizkörperleistung, die Dichte und die spezifische Wärmekapazität von Wasser sowie die Temperaturspreizung. Mit diesen Daten könnt ihr dann die Voreinstellwerte der Heizkörperventile bestimmen.
Wenn ihr in einem größeren Gebäude einen hydraulischen Abgleich durchführen möchtet, empfiehlt es sich, Differenzdruckregler einzusetzen. Diese sorgen für einen konstanten Differenzdruck am Thermostatventil und schützen vor Geräuschen im Heizungsnetz.
Abschließend könnt ihr die Förderhöhe und den Förderstrom der Heizungspumpe berechnen. Dazu benötigt ihr einige Daten wie zum Beispiel den gewünschten Differenzdruck und den Durchflusswiderstand des Systems.
Es ist wichtig, den gesamten hydraulischen Abgleich zu dokumentieren, um später Änderungen vornehmen zu können. Dazu gehören alle aufgenommenen, angenommenen und berechneten Werte und Daten wie zum Beispiel Raumheizlast, Heizkörperleistung, Volumenstrom und Voreinstellung der Heizkörperventile.
Mit diesem vereinfachten Verfahren könnt ihr also einen hydraulischen Abgleich selber durchführen und dabei Kosten sparen sowie eure Heizkosten um bis zu 13 % senken.
Hydraulischer Abgleich in Bestandsgebäuden: Das vereinfachte Berechnungsverfahren
Der hydraulische Abgleich ist ein wichtiger Schritt bei der Optimierung von Heizungsanlagen, kann aber in Bestandsgebäuden oft eine Herausforderung sein. Oft fehlen die notwendigen Daten für eine genaue Berechnung, wodurch viele Handwerksfirmen davon abgeschreckt werden. Doch es gibt gute Nachrichten: Mit dem vereinfachten Berechnungsverfahren für den hydraulischen Abgleich lassen sich trotzdem hervorragende Ergebnisse erzielen.
Das vereinfachte Verfahren basiert auf Annahmen und ermöglicht eine hinreichend genaue Durchführung des hydraulischen Abgleichs. In einem Feldversuch im Jahr 2009 konnte ich zeigen, dass sich die Energieeinsparungen durch den hydraulischen Abgleich in einem Bestandsgebäude bereits nach kurzer Zeit amortisieren. Dabei wurden voreinstellbare Heizkörperventile, neue Thermostatköpfe, Differenzdruckregler und energieeffiziente Umwälzpumpen eingesetzt.
Um den hydraulischen Abgleich durchzuführen, sind einige grundlegende Schritte erforderlich. Zunächst muss der Wärmebedarf für jeden beheizten Raum ermittelt werden. Falls dieser nicht bekannt ist, können überschlägige Werte verwendet werden. Anschließend wird die spezifische Heizlast jedes Raumes berechnet.
Dann erfolgt die Aufnahme der Heizflächen in allen Räumen, wobei Daten wie Größe und Typ des Heizkörpers benötigt werden. Die Systemtemperaturen der Heizungsanlage müssen ebenfalls ermittelt werden.
Nach der Berechnung der Heizkörperleistung kann diese mit der geschätzten Raumheizlast verglichen werden. Falls nötig, kann die Vorlauftemperatur angepasst werden.
Der nächste Schritt ist die Ermittlung des notwendigen Volumenstroms für jeden Heizkörper. Dafür werden Daten wie Heizkörperleistung, Dichte und spezifische Wärmekapazität von Wasser sowie Temperaturspreizung benötigt.
Die Auswahl der Thermostatventile erfolgt anhand einer Regeldifferenz von 1 K, und der Auslegungsdifferenzdruck sollte zwischen 50-100 mbar liegen. Die Voreinstellwerte der Heizkörperventile können mithilfe von Auslegungsdiagrammen oder kostenlosen Apps ermittelt werden.
Für größere Gebäude wird empfohlen, Differenzdruckregler einzusetzen, um einen konstanten Differenzdruck am Thermostatventil sicherzustellen und Geräusche im Heizungsnetz zu vermeiden.
Abschließend erfolgt die Berechnung der Förderhöhe und des Förderstroms für die Heizungspumpe. Hierfür sind bestimmte Daten erforderlich, die in meinem Beitrag zur Auslegung einer Heizungspumpe näher erläutert werden.
Es ist wichtig, den gesamten Ablauf des hydraulischen Abgleichs zu dokumentieren, um einen schnellen Überblick zu erhalten und mögliche Änderungen vornehmen zu können.
Mit diesen Schritten könnt ihr den hydraulischen Abgleich mit dem vereinfachten Verfahren selbst durchführen und eure Heizkosten um bis zu 13 % senken. Es lohnt sich jedoch auch, die Kosten für einen hydraulischen Abgleich durch eine Fachfirma zu vergleichen, bevor ihr alles selbst erledigt.
Ich hoffe, dass euch diese Serie zum hydraulischen Abgleich weiterhilft und ihr eure Heizungsanlage effizienter machen könnt.
Energieeinsparung durch hydraulischen Abgleich: Feldversuch zeigt positive Ergebnisse
Energieeinsparung durch hydraulischen Abgleich: Feldversuch zeigt positive Ergebnisse
In einem Feldversuch im Jahr 2009 wurde das Energieeinsparpotential eines hydraulischen Abgleichs in einem Bestandsgebäude untersucht. Dabei wurden voreinstellbare Heizkörperventile, neue Thermostatköpfe, strangweise Differenzdruckregler und elektronisch geregelte Umwälzpumpen der Energieeffizienzklasse A eingebaut.
Das Ergebnis des Feldversuchs war beeindruckend: Die Amortisationszeit der Maßnahme lag bei 5,54 Jahren, was als kurz- bis mittelfristig betrachtet werden kann. Zudem konnte eine Energieeinsparung von 13,1 % an Wärmeenergie im ersten Jahr erzielt werden.
Der hydraulische Abgleich mit dem vereinfachten Verfahren erwies sich somit als kostengünstige Energieeinsparmaßnahme. Durch das Rechnen mit überschlägigen Werten und Annahmen konnte der hydraulische Abgleich hinreichend genau durchgeführt werden.
Es ist daher empfehlenswert, einen hydraulischen Abgleich auch in Bestandsgebäuden durchzuführen, um die Heizkostenabrechnung um bis zu 13 % senken zu können.
Dieser Feldversuch zeigt deutlich, dass ein hydraulischer Abgleich auch in Bestandsgebäuden lohnenswert ist und zu einer erheblichen Energieeinsparung führen kann. Es lohnt sich also, den hydraulischen Abgleich selber durchzuführen und die Heizkostenabrechnung zu optimieren.
Grundlagen und Berechnungsmethoden für den hydraulischen Abgleich im Überblick
In diesem Beitrag geht es um die Grundlagen und Berechnungsmethoden für den hydraulischen Abgleich. Oft wird behauptet, dass sich ein hydraulischer Abgleich in Bestandsgebäuden nicht lohnt, da die notwendigen Daten fehlen. Doch es gibt gute Nachrichten: Das vereinfachte Berechnungsverfahren für den hydraulischen Abgleich basiert auf Annahmen und liefert hervorragende Ergebnisse.
Im ersten Schritt zur Durchführung eines hydraulischen Abgleichs ist es wichtig, einige Daten aufzunehmen, Annahmen zu treffen und Berechnungen durchzuführen. Dazu gehört die Ermittlung des Wärmebedarfs für jeden beheizten Raum. Falls der Wärmebedarf nicht bekannt ist, kann er überschlägig bestimmt werden. Dabei muss berücksichtigt werden, dass der Wärmebedarf in Räumen mit großen Fensterflächen oder Eckräumen höher ist als in Räumen mit kleinen Fenstern oder nur einer Außenwand.
Anschließend wird die spezifische Heizlast der jeweiligen Räume ermittelt. Die spezifische Heizlast setzt sich aus der beheizten Fläche des Raumes und dem spezifischen Wärmebedarf zusammen.
Danach werden die Heizflächen in allen Räumen aufgenommen. Dafür werden Daten wie Größe und Typ der Heizkörper benötigt.
Im nächsten Schritt erfolgt die Ermittlung der Systemtemperaturen der Heizungsanlage. Dies kann über Parameter wie die Heizkurve geschehen.
Nachdem die Systemtemperaturen bekannt sind, wird die Leistung der Heizkörper berechnet. Dadurch kann die installierte Leistung der Heizkörper mit der geschätzten Raumheizlast verglichen werden.
Anschließend wird der notwendige Volumenstrom für jeden Heizkörper ermittelt. Dazu werden Daten wie die Heizkörperleistung, die Dichte und spezifische Wärmekapazität von Wasser sowie die Temperaturspreizung benötigt.
Für die Auswahl der Thermostatventile wird empfohlen, eine Regeldifferenz von 1 K zu nutzen. Der Auslegungsdifferenzdruck des Heizkörperventils sollte ca. 50-100 mbar betragen.
Danach wird die Förderhöhe sowie der Förderstrom der Heizungspumpe berechnet. Dabei können Beispielrechnungen helfen, eine passende Pumpe auszuwählen.
Zuletzt ist es wichtig, den hydraulischen Abgleich zu dokumentieren, um einen schnellen Überblick über die Berechnung zu erhalten und mögliche Änderungen vornehmen zu können.
Mit diesen Grundlagen könnt ihr den hydraulischen Abgleich mit dem vereinfachten Verfahren selber durchführen und eure Heizkostenabrechnung um bis zu 13 % senken.
Hydraulischer Abgleich mit dem vereinfachten Verfahren: Kostengünstige Energieeinsparmaßnahme
Der hydraulische Abgleich ist ein wichtiger Schritt, um die Heizungsanlage effizienter zu machen und Energiekosten zu senken. Allerdings wird oft behauptet, dass sich ein hydraulischer Abgleich in Bestandsgebäuden nicht lohnt, da die benötigten Daten fehlen. Doch es gibt gute Nachrichten: Mit dem vereinfachten Berechnungsverfahren für den hydraulischen Abgleich lassen sich trotzdem hervorragende Ergebnisse erzielen.
Im ersten Schritt des vereinfachten Verfahrens geht es darum, einige Grundlagen und Berechnungsmethoden kennenzulernen. Dabei werden Annahmen getroffen und erste Daten aufgenommen. Der Wärmebedarf für jeden beheizten Raum muss ermittelt werden, entweder anhand bekannter Werte oder überschlägig durch Berücksichtigung von Faktoren wie Fensterfläche und Außenwand.
Anschließend wird die spezifische Heizlast der Räume berechnet, indem man die beheizte Fläche mit dem spezifischen Wärmebedarf multipliziert. Die Heizflächen in allen Räumen werden aufgenommen und Daten wie Größe und Typ der Heizkörper erfasst. Die Systemtemperaturen der Heizungsanlage werden ermittelt, um später den notwendigen Volumenstrom für jeden Heizkörper berechnen zu können.
Die Leistung der Heizkörper wird dann mit der geschätzten Raumheizlast verglichen. Ist die installierte Leistung höher oder niedriger als die geschätzte Heizlast, kann die Vorlauftemperatur angepasst werden.
Der nächste Schritt ist die Berechnung des notwendigen Volumenstroms für jeden Heizkörper. Hierfür werden die Heizkörperleistung, die Dichte und spezifische Wärmekapazität von Wasser sowie die Temperaturspreizung benötigt.
Die Auswahl der Thermostatventile erfolgt idealerweise mit einer Regeldifferenz von 1 K. Die Voreinstellwerte der Ventile können über Auslegungsdiagramme oder kostenlose Apps ermittelt werden.
Bei größeren Gebäuden empfiehlt sich der strangweise Einsatz von Differenzdruckreglern, um einen konstanten Differenzdruck am Thermostatventil zu gewährleisten und Geräusche im Heizungsnetz zu vermeiden.
Abschließend wird die Förderhöhe und der Förderstrom der Heizungspumpe berechnet. Dabei können wenige Daten genügen, um eine passende Pumpe auszuwählen.
Es ist wichtig, den hydraulischen Abgleich zu dokumentieren, um später Änderungen vornehmen zu können. Dazu werden alle aufgenommenen, angenommenen und berechneten Werte in Tabellen und Zeichnungen festgehalten.
Mit diesem vereinfachten Verfahren kann jeder selbst einen hydraulischen Abgleich durchführen und seine Heizkostenabrechnung um bis zu 13 % senken. Es lohnt sich jedoch auch immer ein Vergleich mit den Kosten einer Fachfirma.
Insgesamt ist der hydraulische Abgleich ein wichtiger Prozess, um die Heizungsanlage effizienter zu machen und Energiekosten zu senken. Obwohl es möglich ist, den Abgleich selbst durchzuführen, wird empfohlen, einen Fachmann hinzuzuziehen, um Fehler zu vermeiden. Mit einer fachgerechten Durchführung kann eine optimale Wärmeverteilung in allen Räumen gewährleistet werden.
